Przewodnik fal do 2.92 Typ Side Feed Adapter koaksjalny BJ260 do komunikacji
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Adapter falowodu koncentrycznego RF 2.92 | Moc fali ciągłej: | 2W |
|---|---|---|---|
| Częstotliwość: | (187,5/a) GHz ~ (285,7/a) GHz | Rezystancja izolacji: | ≥5000MΩ |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Znamionowy zakres temperatur przechowywania Temperatura: | -55°C~+100°C | Zakres temperatury pracy: | -65°C~+125°C |
| Podkreślić: | Komunikacja Adapter koaksjalny z zasilaczem bocznym,BJ260 Adapter koaksjalny z zasilaczem bocznym,2.92 Rodzaj Adaptora koaksjalnego zasilacza bocznego |
||

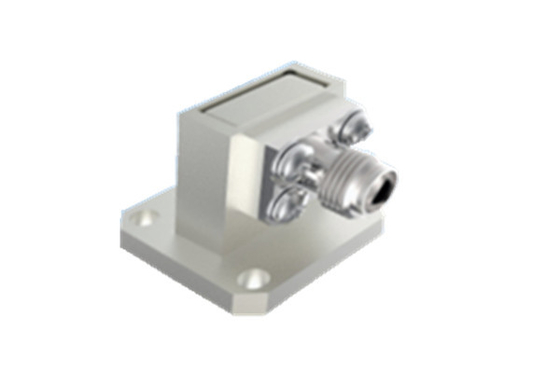

Przewodnik fal do 2.92 Typ Side Feed Adapter koaksjalny BJ260 do komunikacji
Nasza firma specjalizuje się w produkcji konwerterów prowadzących fal koaksjalnych, dostosowanych do zastosowań statków kosmicznych, dostępnych w dwóch różnych konfiguracjach: bezpośrednio zasilających i bocznych.
Konwertery te są zaprojektowane do pracy w szerokim spektrum częstotliwości od 5,3 GHz do 110 GHz.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, i BJ900.między innymiKażdy model jest precyzyjnie zaprojektowany tak, aby obsługiwać pełną szerokość pasma odpowiedniego typu przewodnika fal.
Główne cechy naszych przetworników przewodników fal obejmują solidną konstrukcję, kompaktowe wymiary zewnętrzne, doskonałą wydajność elektryczną o wysokiej spójności i lekką konstrukcję (≤ 20 gramów).Te cechy sprawiają, że są bardzo preferowane w różnych zastosowaniach statków kosmicznych, zapewniając optymalną łączność i wydajność w wymagających środowiskach lotniczych.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Główne parametry | |||
| Moc fal ciągłych | 2W | ||
| Zakres częstotliwości | (187.5/a) GHz~(285.7/a) GHz,a to wymiary długiej strony przewodu falnego | ||
| Zakres temperatury pracy | -65°C~+125°C | ||
| Odporność na izolację | ≥ 5000MΩ | ||
| Pozostałe | |||
| Gęstość powłoki | Grubość warstwy złota na styku środkowym ≥ 1,27 μm | ||
| Pórkowość nakładki | Kwas azotowy rozcieńczony | W przejrzystym pojemniku o wadze właściwej 1,316 (temperatura 25°C±3°C), 30 s | |
| Tlenek azotowy stężony | Koncentracja 68% czystego analitycznie w pojemniku w temperaturze 25°C±3°C,20min | ||
| Wskaźnik temperatury magazynowania | -55°C~+100°C | ||

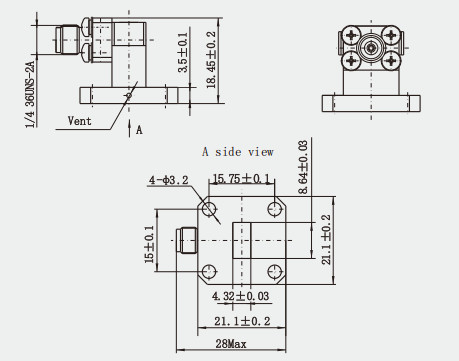

Rysunek:(mm)
Charakterystyka:
1Konstrukcja konstrukcyjna: Adaptory koaksialne przewodników fal w przemyśle lotniczym zazwyczaj stosują stopniową strukturę przekształcania impedancji, co pomaga osiągnąć lepsze dopasowanie impedancji,zmniejszając w ten sposób odbicie i utratę fal elektromagnetycznychDodatkowo,konstrukcja konstrukcyjna obejmuje górne i dolne jamy umożliwiające precyzyjną kontrolę kroków dopasowywania podczas obróbki oraz dalszą poprawę jednolitości urządzenia i wydajności elektrycznej.
2Dostosowalność do środowiska: Adaptory koaksjalne przewodników fal w przemyśle lotniczym muszą dostosowywać się do surowego środowiska lotniczego, w tym wibracji uderzeniowych, próżni cieplnej i innych warunków.zostaną zaprojektowane z myślą o ochronie zdolności adaptacji środowiskowej, a zdolność adaptacji urządzeń do środowiska będzie zwiększana dzięki preferowanym materiałom, lepszym procesom i lepszemu projektowaniu konstrukcyjnemu.
Zastosowanie:
1Komunikacja satelitarna: w systemach komunikacji satelitarnej, adaptery koaksjalne prowadzące fale w klasie statków kosmicznych są używane do łączenia różnych komponentów na satelitę, takich jak anteny,wzmacniacze i filtry, aby zapewnić stabilność i niezawodność transmisji sygnału.
2Systemy radarowe: w systemach radarowych statków kosmicznych, przetwarzacze te są używane do umożliwienia efektywnej transmisji i przetwarzania sygnałów radarowych,poprawa dokładności wykrywania i zasięgu systemu radarowego.
Katalog produktów:
1.85 serii
2.4serii
2.92serii
SMAserii
Seria SMP
Seria SMPM
Produkty izolacyjne ze szkła
Adapter wiodący falą koaksjalną
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
