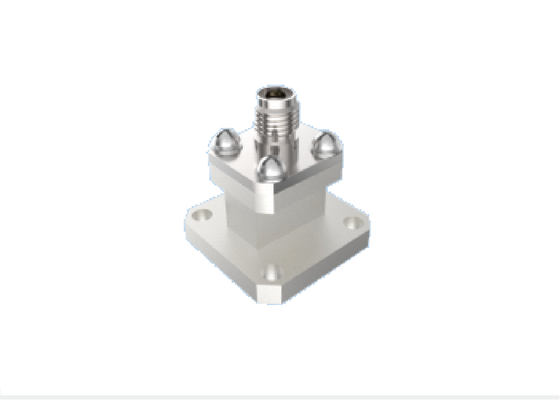

WR 42 falowód do adaptera typu K 2,92 mm 18 GHz ~ 26,5 GHz końcowe uruchomienie złączy RF w przemyśle lotniczym przy użyciu pasma K

Duży Obraz : WR 42 falowód do adaptera typu K 2,92 mm 18 GHz ~ 26,5 GHz końcowe uruchomienie złączy RF w przemyśle lotniczym przy użyciu pasma K Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	RoHS
Numer modelu:	BTZH-H1H-3

Zapłata:

Minimalne zamówienie:	MOQ 10 dla nowej produkcji
Cena:	Depending on the quantity
Szczegóły pakowania:	1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy:	8-12 tygodnie
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Komponenty przewodników fal lotniczych i kosmicznych	Model:	BTZH-H1H-3
Zakres częstotliwości:	18 GHz ~ 26,5 GHz	Impedancja:	50 Ω
DWV:	500 V	Rezystancja izolacji:	≥5000MΩ
VSWR:	≤1,25	Utrata wtrąceniowa:	≤0,25dB
Temperatura:	-55°C ~125°C
Podkreślić:	Adapter kierunkofalowy WR 42 18 GHz-26 , 5 GHz , 2łącznik RF typu.92mm K

WR 42 Przewodnik fal do 2,92 mm K Adapter typu Ku/K Pas 15GHz~22GHz Komponenty przewodnika fal lotniczych z niską stratą wstawienia

Elite Electronics produkuje Aerospace Waveguide Components, dostępne w dwóch typach konstrukcji:typ startu i kąta prostokątaczęstotliwości od 5,3 GHz do 145 GHz. prostokątne porty przewodników fal obejmują: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

Wykrywające koaksialne interfejsy SMA, 2,92 mm, 2,4 mm i 1,85 mm, 1,0 mm, 0,8 mmKażda z seriiport przewodnika fali obsługuje pełną przepustowość przewodnika fali, posiada niezawodną strukturę, kompaktowe wymiary konturów, doskonałą wydajność elektryczną z dobrą spójnością i lekką wagę (≤20 g), produkty te są szeroko stosowane w różnych typach statków kosmicznych.

Komponenty przewodników fal w przestrzeni lotniczej

Kompaktny projekt
Działanie w zakresie częstotliwości do 145 GHz
Niezawodna konstrukcja dla niezawodności
Dostępne w wielu konfiguracjach: końcowe uruchomienie, opcje pod kątem prostym
Niska VSWR i niska strata wstawienia

50Ω 18GHz~26.5GHz WR 42 / BJ220 Przewodnik fal do 2,92mm Adapter K Band End Launch Aerospace RF Connectors z niskim VSWR

Model: BTZH-H1H-3

Uwaga: W celu uzyskania szczegółowych informacji dotyczących modelu prosimy o swobodny kontakt z sprzedażą.

Uwaga: Prosimy o sprawdzenie w naszym katalogu więcej podobnych modeli w zależności od aplikacji.

Zastosowania elementów przewodników fal w przemyśle lotniczym

Xi'an Elite Electronics specjalizuje się w systematycznych rozwiązaniach w zakresie połączeń międzyprzewodnictw dla wymagających branż, w tym:

Systemy lotnicze i kosmiczne
Urządzenia nawigacyjne i radarowe
Systemy komunikacji
Instrumenty pomiarowe
Aplikacje elektroniczne

Opakowanie i wysyłka

Każda końcowa część przewodnika fal w przestrzeni kosmicznej jest starannie zapakowana w celu zapewnienia ochrony podczas transportu:

Wykorzystujemy niezawodne usługi kurierskie w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu w momencie wysyłki.

Powiązane informacje o porcie przewodnika fal: (tylko w celu odniesienia)

BJ	WR	Częstotliwość (GHz)	Wewnętrzna szerokość	Wysokość wewnętrzna	Powszechna częstotliwość
BJ70	WR137	5.38 ¢8.17	34.85	15.80	Pas C/X
BJ84	WR112	6.57 ¢9.99	28.50	12.62	Pas X
BJ100	WR90	8.20 ¢12.50	22.86	10.16	Pas X
BJ120	WR75	9.84 ¢15.00	19.05	9.525	Ku niskiej częstotliwości.
BJ140	WR62	11.90 ¢ 18.00	15.80	7.90	Grupa Ku
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku wysoka/K niska częstotliwość.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Pasmo K
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Niska częstotliwość.
BJ320	WR28	26.50-40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢50.00	5.690	2.845	Ka Wysoka częstotliwość. / U
BJ500	WR19	39.20 ‰ 59.60	4.775	2.388	Pasma UV
BJ620	WR15	50.00 ¢75.00	3.759	1.880	Grupa V
BJ740	WR12	60.50 ¢91.90	3.099	1.549	Pas E
BJ900	WR10	75.00 ¢ 110.0	2.540	1.270	Pas W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Pas F
