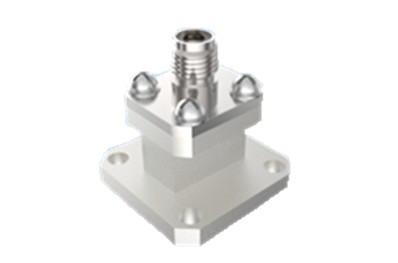

Wysokiej jakości falowód do adaptera koncentrycznego typu 2.92 z bezpośrednim zasilaniem BJ220
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Adapter falowodu koncentrycznego RF 2.92 | Moc fali ciągłej: | 2W |
|---|---|---|---|
| Częstotliwość: | (187,5/a) GHz ~ (285,7/a) GHz | Rezystancja izolacji: | ≥5000MΩ |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Znamionowy zakres temperatur przechowywania Temperatura: | -55°C~+100°C | Zakres temperatury pracy: | -65°C~+125°C |
| Podkreślić: | BJ220 Adapter przewodzący falami,2.92 Adapter kierunkofalowy typu,Adapter przewodnika fal bezpośredniego zasilania |
||
Premium Connectivity Waveguide to 2.92 Type Direct Feed Coaxial Adapter BJ220
Nasza firma produkuje przekształcacze prowadzących fal koaksjalnych do statków kosmicznych, dostępne w dwóch formach konstrukcyjnych: bezpośrednio i bocznie.
Przekładniki te obsługują szeroki zakres częstotliwości od 5,3 GHz do 110 GHz.BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 i BJ900. Po stronie skoaksialnej interfejsy są kompatybilne z serią SMA, serią 2,92 mm, serią 2,4 mm i serią 1,85 mm,między innymiNależy zauważyć, że każdy model jest starannie zaprojektowany tak, aby obsługiwać pełną szerokość pasma odpowiedniego typu przewodnika fal.
Główne cechy naszych konwerterów przewodników fal to ich solidna konstrukcja, kompaktowe wymiary zewnętrzne, wyjątkowa wydajność elektryczna w połączeniu z wysoką spójnością,i konstrukcja o lekkiej masie (≤ 20 g)Atrybuty te sprawiają, że są bardzo faworyzowane w różnych zastosowaniach statków kosmicznych, zapewniając optymalną łączność i wydajność w wymagających środowiskach lotniczych i kosmicznych.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Główne parametry | |||
| Moc fal ciągłych | 2W | ||
| Zakres częstotliwości | (187.5/a) GHz~(285.7/a) GHz,a to wymiary długiej strony przewodu falnego | ||
| Zakres temperatury pracy | -65°C~+125°C | ||
| Odporność na izolację | ≥ 5000MΩ | ||
| Pozostałe | |||
| Gęstość powłoki | Grubość warstwy złota na styku środkowym ≥ 1,27 μm | ||
| Pórkowość nakładki | Kwas azotowy rozcieńczony | W przejrzystym pojemniku o wadze właściwej 1,316 (temperatura 25°C±3°C), 30 s | |
| Tlenek azotowy stężony | Koncentracja 68% czystego analitycznie w pojemniku w temperaturze 25°C±3°C,20min | ||
| Wskaźnik temperatury magazynowania | -55°C~+100°C | ||

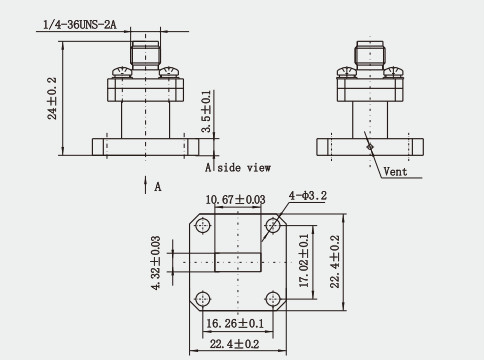

Rysunek:(mm)
Charakterystyka:
1Dobra kompatybilność: pomimo podobieństw wymiarowych między łącznikami koaksjalnymi o średnicy 2,92 mm a łącznikami SMA i 3,5 mm,różnią się one w takich obszarach, jak maksymalna częstotliwość i materiały izolacyjne dielektryczne, więc należy zachować ostrożność przy ich połączeniu, aby uwzględnić możliwe skutki dla wydajności.
2Doskonała wydajność elektryczna: przewodnik fal do 2,92 przekształtników koaksjalnych posiadają doskonałą wydajność elektryczną, np. stratę zwrotną większą niż 16 dB,co oznacza, że utrzymują wysoką integralność sygnału podczas transmisji sygnałów.
3. Szeroki zakres zastosowań: Przewodnik fal do 2,92 przekształcaczy koaksjalnych są szeroko stosowane w różnych systemach radarowych, sprzęcie testowym, systemach sygnalizacji metra i lotnisk itp.Te zastosowania mają bardzo wysokie wymagania dotyczące transmisji sygnału, wymagają konwerterów o wysokiej wydajności i dużej niezawodności.
Zastosowanie:
1Sprzęt do badań: w układach badawczych i pomiarowych mikrofalowych,W celu zapewnienia dokładnej transmisji sygnału badawczego do urządzenia badanego dołączany jest przekształcacz koaksjalny z przewodnikiem fali..
2- Systemy mikrofalowe medyczne: W medycznym sprzęcie do terapii mikrofalowej, 2.Konwertery koaksjalne prowadzące fale są używane do konwersji sygnału wyjściowego koaksjalnego sprzętu do terapii mikrofalowej w formę przewodnika fal odpowiednią do terapii pacjentów..
3Instytuty badawcze: w laboratoriach mikrofalowych instytutów badawczych, 2.92 Waveguide Coaxial Converter jest ważnym narzędziem do eksperymentów mikrofalowych i nauczania,który jest stosowany do łączenia różnych urządzeń mikrofalowych i instrumentów.
Katalog produktów:
1.85 serii
2.4serii
2.92serii
SMAserii
Seria SMP
Seria SMPM
Produkty izolacyjne ze szkła
Adapter wiodący falą koaksjalną
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
