Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Adapter falowodu na 2,92 mm | model: | BTZH-P1H-3 |
|---|---|---|---|
| Zakres częstotliwości: | 18 GHz ~ 26,5 GHz | Impedancja: | 50 Ω |
| DWV: | 500 V | Rezystancja izolacji: | ≥5000MΩ |
| VSWR: | ≤1,25 | Strata wtrąceniowa: | ≤0,25dB |
| Temperatura: | -55°C ~125°C | ||
| Podkreślić: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||
WR 42 Komponenty przewodników fal lotniczych do 2,92 mm K Adapter typu Ku/K Pasmo 15GHz~22GHz Prostowego kąta łączniki RF lotnicze i kosmiczne z niską stratą wstawienia
Elite Electronics produkuje przewodnik fal w klasie lotniczej do adaptera koaksjalnego, dostępny w dwóch typach konstrukcyjnych:typ startu i kąta prostokątaczęstotliwości od 5,3 GHz do 145 GHz. prostokątne porty przewodników fal obejmują: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
Wykrywające koaksialne interfejsy SMA, 2,92 mm, 2,4 mm i 1,85 mm, 1,0 mm, 0,8 mmKażda z seriiport przewodnika fali obsługuje pełną przepustowość przewodnika fali, posiada niezawodną strukturę, kompaktowe wymiary konturów, doskonałą wydajność elektryczną z dobrą spójnością i lekką wagę (≤20 g), produkty te są szeroko stosowane w różnych typach statków kosmicznych.
Komponenty przewodników fal cechy konstrukcyjne
- Kompaktny projekt
- Działanie w zakresie częstotliwości do 145 GHz
- Niezawodna konstrukcja dla niezawodności
- Dostępne w wielu konfiguracjach: końcowe uruchomienie, opcje pod kątem prostym
- Niska VSWR i niska strata wstawienia

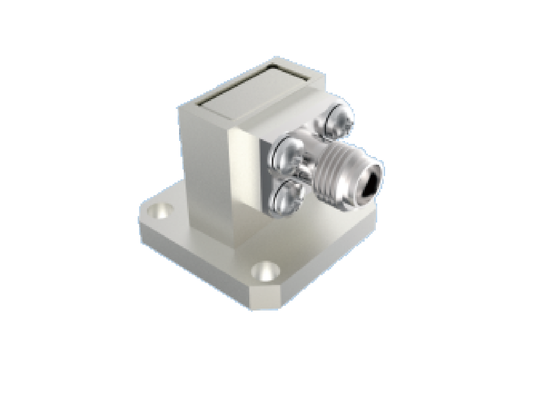

50Ω 18GHz~26.5GHz WR 42 / BJ220 Przewodnik fal do 2,92mm Adaptor K Band Komponenty przewodnika fal prawego kąta z niskim VSWR
Model: BTZH-P1H-3
Uwaga: Proszę skontaktować się z sprzedawcą, aby uzyskać więcej szczegółów dotyczących modelu Aerospace of Waveguide Components.
Uwaga: Prosimy o sprawdzenie w naszym katalogu więcej podobnych modeli w zależności od aplikacji.
Wnioski
Xi'an Elite Electronics specjalizuje się w systematycznych rozwiązaniach w zakresie połączeń międzyprzewodnictw dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Urządzenia nawigacyjne i radarowe
- Systemy komunikacji
- Instrumenty pomiarowe
- Aplikacje elektroniczne
Opakowanie i wysyłka
Każde z elementów przewodnika fal WR42 do 2,92 mm z adapterem jest starannie zapakowane, aby zapewnić ochronę podczas transportu:
Wykorzystujemy niezawodne usługi kurierskie w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu w momencie wysyłki.
Powiązane informacje o porcie przewodnika fal: (tylko w celu odniesienia)
| BJ | WR | Częstotliwość (GHz) | Wewnętrzna szerokość | Wysokość wewnętrzna | Powszechna częstotliwość |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.80 | Pas C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.50 | 12.62 | Pas X |
| BJ100 | WR90 | 8.20 ¢12.50 | 22.86 | 10.16 | Pas X |
| BJ120 | WR75 | 9.84 ¢15.00 | 19.05 | 9.525 | Ku niskiej częstotliwości. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.80 | 7.90 | Grupa Ku |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku wysoka/K niska częstotliwość. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Pasmo K |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | Niska częstotliwość. |
| BJ320 | WR28 | 26.50-40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00 ¢50.00 | 5.690 | 2.845 | Ka Wysoka częstotliwość. / U |
| BJ500 | WR19 | 39.20 ‰ 59.60 | 4.775 | 2.388 | Pasma UV |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.880 | Grupa V |
| BJ740 | WR12 | 60.50 ¢91.90 | 3.099 | 1.549 | Pas E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.540 | 1.270 | Pas W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Pas F |
