Falowód WR 51 na adapter typu K 2,92 mm Pasmo Ku/K 15 GHz ~ 22 GHz Zakończenie uruchamiania Złącza RF w przemyśle lotniczym z niską stratą wtrąceniową

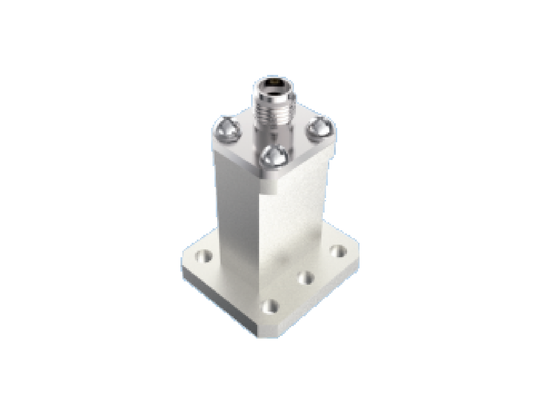

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss
WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

Duży Obraz :  Falowód WR 51 na adapter typu K 2,92 mm Pasmo Ku/K 15 GHz ~ 22 GHz Zakończenie uruchamiania Złącza RF w przemyśle lotniczym z niską stratą wtrąceniową Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Xi'an, Chiny
Nazwa handlowa: ELT
Orzecznictwo: RoHS
Numer modelu: BTZH-H1G-3
Zapłata:
Minimalne zamówienie: MOQ 10 dla nowej produkcji
Cena: Depending on the quantity
Szczegóły pakowania: 1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy: 8-12 tygodnie
Zasady płatności: T/T lub LC
Możliwość Supply: Jako Wymagania
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Falowód do adaptera typu K Model: BTZH-H1G-3
Zakres częstotliwości: 15 GHz ~ 22 GHz Impedancja: 50 Ω
DWV: 500 V Rezystancja izolacji: ≥5000MΩ
VSWR: ≤1,25 Utrata wtrąceniowa: ≤0,25dB
Temperatura: -55°C ~125°C
Podkreślić:

Przewodnik fal do adaptera 2

,

92 mm K

,

Złącze RF pasma Ku/K

Adapter falzowy WR 51 do 2.92mm typu K, pasmo Ku/K, 15 GHz ~ 22 GHz, komponenty falowodowe lotnicze z niskimi stratami wtrąceniowymi


Elite Electronics produkuje lotnicze komponenty falowodowe, dostępne w dwóch typach konstrukcyjnych: z końcówką montażową i kątową. Zakres częstotliwości od 5,3 GHz do 145 GHz. Prostokątne porty falowodowe obejmują: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12),  BJ900(WR10), BJ 1200(WR8)



Interfejsy koncentryczne obejmują SMA, 2,92 mm, 2,4 mm i 1,85 mm, 1,0 mm, 0,8 mm serii. Każdy port falowodowy obsługuje pełne pasmo falowodu. Charakteryzujące się niezawodną konstrukcją, kompaktowymi wymiarami zewnętrznymi, doskonałą wydajnością elektryczną z dobrą spójnością i niską wagą (≤20 g), produkty te są szeroko stosowane w różnych typach statków kosmicznych.



Cechy konstrukcyjne lotniczych komponentów falowodowych
  • Kompaktowa konstrukcja
  • Praca w paśmie częstotliwości do 145 GHz
  • Wytrzymała konstrukcja zapewniająca niezawodność
  • Dostępne w wielu konfiguracjach: końcówka montażowa, opcje kątowe
  • Niski VSWR i niskie straty wtrąceniowe


Adapter falowodowy WR 51 / BJ180 50Ω 15 GHz ~ 22 GHz do 2,92 mm, pasmo Ku / K, końcówka montażowa, lotnicze komponenty falowodowe z niskim VSWR
Model: BTZH-H1G-3
Falowód WR 51 na adapter typu K 2,92 mm Pasmo Ku/K 15 GHz ~ 22 GHz Zakończenie uruchamiania Złącza RF w przemyśle lotniczym z niską stratą wtrąceniową
Uwaga: Prosimy o swobodny kontakt z działem sprzedaży w celu uzyskania szczegółów dotyczących innych modeli.
Uwaga: Prosimy o sprawdzenie naszego katalogu w celu znalezienia podobnych modeli zgodnie z Państwa zastosowaniem.
Zastosowania
Xi'an Elite Electronics specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:
  • Systemy lotnicze i kosmiczne
  • Urządzenia nawigacyjne i radarowe
  • Systemy komunikacyjne
  • Instrumenty pomiarowe
  • Zastosowania elektroniczne
Industrial applications of SSMA connectors
Pakowanie i wysyłka
Każdy komponent falowodowy WR51 do 2,92 mm jest starannie zapakowany, aby zapewnić ochronę podczas transportu:
Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.
Falowód WR 51 na adapter typu K 2,92 mm Pasmo Ku/K 15 GHz ~ 22 GHz Zakończenie uruchamiania Złącza RF w przemyśle lotniczym z niską stratą wtrąceniową
Powiązane informacje o porcie falowodowym: (tylko w celach informacyjnych)
 BJ WR Częstotliwość (GHz) Szerokość wewnętrzna Wysokość wewnętrzna  Typowe pasmo częstotliwości
BJ70 WR137 5.38~8.17 34.85 15.80 Pasmo C/X
BJ84 WR112 6.57~9.99 28.50 12.62 Pasmo X
BJ100 WR90 8.20~12.50 22.86 10.16 Pasmo X
BJ120 WR75 9.84~15.00 19.05 9.525 Niskie pasmo Ku
BJ140 WR62 11.90~18.00 15.80 7.90 Pasmo Ku
BJ180 WR51 15.80~24.00 12.95 6.48 Pasmo Ku wysokie/K niskie
BJ220 WR42 18.00~26.50 10.67 5.33 Pasmo K
BJ260 WR34 21.70~33.00 8.636 4.318 Niskie pasmo Ka
BJ320 WR28 26.50~40.00 7.112 3.556 Ka
BJ400 WR22 33.00~50.00 5.690 2.845 Pasmo Ka wysokie / U
BJ500 WR19 39.20~59.60 4.775 2.388 Pasmo U/V
BJ620 WR15 50.00~75.00 3.759 1.880 Pasmo V
BJ740 WR12 60.50~91.90 3.099 1.549 Pasmo E
BJ900 WR10 75.00~110.0 2.540 1.270 Pasmo W
BJ1200 WR08 92.20~140.0 2.032 1.016 Pasmo F
