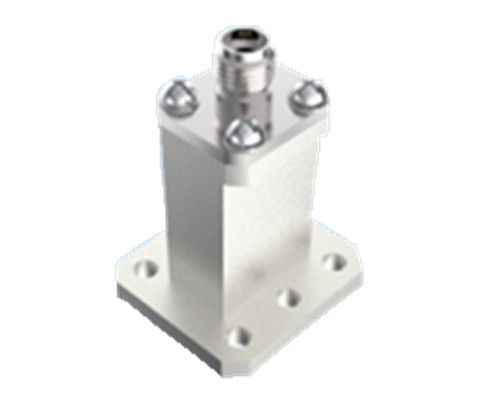

Wysokiej wydajności przewodnik fal do 2,92 typu bezpośrednio zasilający adapter koaksjalny BJ180
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Adapter falowodu koncentrycznego RF 2.92 | Moc fali ciągłej: | 2W |
|---|---|---|---|
| Częstotliwość: | (187,5/a) GHz ~ (285,7/a) GHz | Rezystancja izolacji: | ≥5000MΩ |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Znamionowy zakres temperatur przechowywania Temperatura: | -55°C~+100°C | Zakres temperatury pracy: | -65°C~+125°C |
| Podkreślić: | 2.92 Adapter kierunkofalowy typu,Wysokiej wydajności adapter przewodnika fal,BJ180 Adapter przewodzący falą |
||
Wysokiej wydajności przewodnik fal do 2,90 typu bezpośrednio zasilający adapter koaksjalny BJ180
Spółka produkuje przekształcacze prowadzących fal koaksjalnych do statków kosmicznych, które podzielone są na dwa rodzaje konstrukcyjne: bezpośrednie i boczne.
Konwertery przewodników fal koaksjalnych do statków kosmicznych są podzielone na bezpośrednio i bocznie zasilające, z zakresem częstotliwości od 5,3 GHz do 110 GHz.
prostokątne porty przewodników fal na końcu przewodników fal to BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,koaksjalny interfejs końcowy interfejs z serią SMAKażdy produkt z portem przewodnika fali obejmuje całą szerokość pasma przewodnika fali.
Każdy rodzaj produktu z portem przewodnika fali obejmuje pełną szerokość pasmową przewodnika fali, a produkty mają niezawodną strukturę, małe wymiary zewnętrzne, doskonałą wydajność elektryczną i spójność.i lekkiej wagi (≤ 20 g), itp. Są szeroko stosowane w różnych rodzajach statków kosmicznych.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Główne parametry | |||
| Moc fal ciągłych | 2W | ||
| Zakres częstotliwości | (187.5/a) GHz~(285.7/a) GHz,a to wymiary długiej strony przewodu falnego | ||
| Zakres temperatury pracy | -65°C~+125°C | ||
| Odporność na izolację | ≥ 5000MΩ | ||
| Pozostałe | |||
| Gęstość powłoki | Grubość warstwy złota na styku środkowym ≥ 1,27 μm | ||
| Pórkowość nakładki | Kwas azotowy rozcieńczony | W przejrzystym pojemniku o wadze właściwej 1,316 (temperatura 25°C±3°C), 30 s | |
| Tlenek azotowy stężony | Koncentracja 68% czystego analitycznie w pojemniku w temperaturze 25°C±3°C,20min | ||
| Wskaźnik temperatury magazynowania | -55°C~+100°C | ||

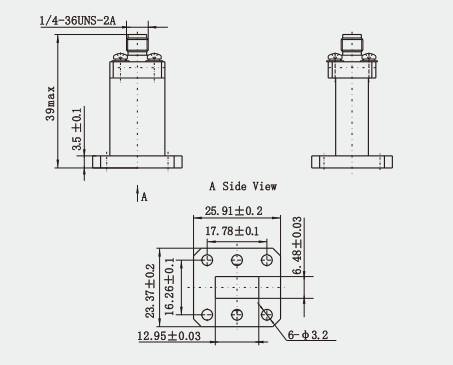

Rysunek:(mm)
Charakterystyka:
1. Duża kompatybilność: konwertery koaksjalne prowadzące fale są kompatybilne z wieloma rodzajami kabli RF, w tym kablami półstrawnymi i elastycznymi,co sprawia, że jest bardziej stosowany w praktycznych zastosowaniach.
2Szeroki zakres zastosowań: przenośniki koaksjalne prowadzące fale są szeroko stosowane w systemach antenowych, systemach łączności mikrofalowej, systemach radarowych,sprzęt testowy i inne pola do przeprowadzenia konwersji energii między różnymi nośnikami przesyłowymiWysokiej wydajności konwersja energii: Konstrukcja konwersora koaksjalnego przewodnika fali opiera się na różnicach w charakterystyce rozprzestrzeniania się fal elektromagnetycznych w różnych nośnikach przesyłowych,i realizuje wysokowydajne przekształcanie energii między przewodnikiem fali a linią koaksjalną poprzez racjonalne projektowanie konstrukcyjne i wybór parametrów.
Zastosowanie:
1Komunikacja satelitarna: konwertery koaksjalne prowadzone falą są również stosowane w dziedzinie komunikacji satelitarnej,zwłaszcza gdy konieczne jest połączenie linii koaksjalnej stacji naziemnej z systemem przewodnika fal na satelitę.
2Komunikacje bezprzewodowe i przemysłowe mikrofalówki: W komunikacji bezprzewodowej i przemysłowych zastosowaniach mikrofalowychprzekształcacze koaksjalne prowadzące falą są używane do łączenia różnych komponentów RF w celu efektywnego przesyłania i dystrybucji sygnału.
3.Systemy badawczo-pomiarowe: w systemach badawczo-pomiarowych w polu mikrofalowym RF,przekształcacze koaksjalne prowadzące falą służą do podłączenia przyrządów badawczych do urządzenia poddawanego badaniu w celu zapewnienia dokładności wyników pomiarów..
Katalog produktów:
1.85 serii
2.4serii
2.92serii
SMAserii
Seria SMP
Seria SMPM
Produkty izolacyjne ze szkła
Adapter wiodący falą koaksjalną
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
