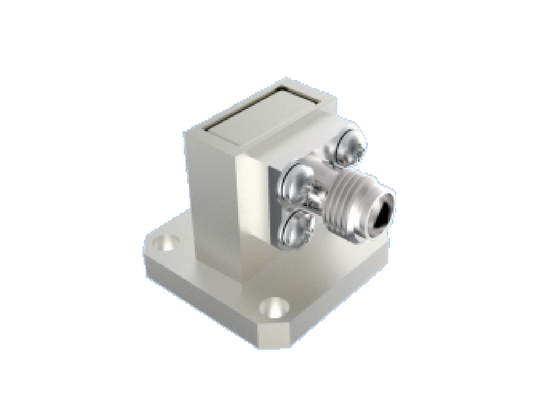

BJ320/WR 28 Przewodnik fali do 2,92 mm K Adapter typu 26.4GHz~38GHz Prawy kąt łączników radiowych lotniczych wykorzystujących pasmo Ka

Duży Obraz : BJ320/WR 28 Przewodnik fali do 2,92 mm K Adapter typu 26.4GHz~38GHz Prawy kąt łączników radiowych lotniczych wykorzystujących pasmo Ka Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO 9001, ISO14001
Numer modelu:	BTZH-P1J-3

Zapłata:

Minimalne zamówienie:	MOQ 10szt
Cena:	Depending on the quantity
Szczegóły pakowania:	1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy:	8-12 tygodni po otrzymaniu płatności
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	WR42 na złącze koncentryczne RF 2,92 mm	model:	BTZH-P1J-3
Zakres częstotliwości:	26,4 GHz ~ 38 GHz	Centralny dyrygent:	Stop miedziany, złote
Zewnętrzny dyrygent:	Stop aluminium, utlenianie przewodzące w kolorze naturalnym	Struktura:	Prosty kąt
Port koncentryczny:	Typ K 2,92 mm	Port falowodu:	BJ320/WR28
Metoda montażu:	Mocowanie kołnierzowe z 4 otworami	VSWR:	≤1,25
Strata wtrąceniowa:	≤0,25dB	Waga:	≤16g
Podkreślić:	2.92mm RF adapter wiodący falą , Złącze radiowe lotnicze w paśmie Ka , adapter pod kątem prostym 26

Opis produktu:

Przewodnik fal do typu K (2.92mm RF Connector) mmWave

Elite Electronics produkuje przewodnik fal do adaptera koaksjalnego klasy lotniczej, dostępny w dwóch typach konstrukcyjnych: typ startu końcowego i typu kąta prostego.W prostokątnych portach przewodnika fal znajdują się:: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) Pokrycie koaksjalnego interfejsu SMAKażdy port przewodnika fali obsługuje pełną szerokość pasma przewodnika fali.Z uwagi na kompaktowe wymiary konturów, doskonałą wydajność elektryczną z dobrą konsystencją i lekką wagę (≤ 20 g), produkty te są szeroko stosowane w różnych typach statków kosmicznych.

2.92mm RF ConnectorZnany również jako złącze typu K, złącze typu K jest szeroko stosowanym złączem fal milimetrowych z maksymalną częstotliwością pracy do 40 GHz.łączniki do mocowania brzytówWykorzystując interfejs dielektryczny powietrza, jest w pełni wymienny i kompatybilny z złączami serii SMA i 3,5 mm, oferując kluczowe korzyści, w tym kompaktowy rozmiar,konstrukcja lekkiej wagi, wysoka częstotliwość pracy i stabilna, niezawodna łączność.

Wymiar zarysuz łącznikami RF z przewodnikiem fali WR28 do 2,92 mm:

Numer modelu:BTZH-P1J-3

BJ320/WR 28 Przewodnik fali do 2,92 mm K Adapter typu 26.4GHz~38GHz Prawy kąt łączników radiowych lotniczych wykorzystujących pasmo Ka

Więcej łączników przewodników fal,Proszę, nie wahaj się skontaktować z nami w sprawie katalogu produktów. |Dostępne rozwiązania na zamówienie

Zastosowanie:

Xi'an Elite Electronics jest Wiodący producent systematycznych rozwiązań wzajemnych połączeńsłużą głównie lotnictwu, lotnictwu, nawigacji, radarowi, komunikacji, pomiarowi,elektronikapolach. Nasze produkty wysokiej jakości wykorzystują najlepsze materiały i ścisłe procesy, aby zapewnić trwałość i niezawodność w trudnych warunkach.

BJ320/WR 28 Przewodnik fali do 2,92 mm K Adapter typu 26.4GHz~38GHz Prawy kąt łączników radiowych lotniczych wykorzystujących pasmo Ka

Opakowanie i wysyłka

Opakowanie:

W sprawieprzewodnik fal WR 28 do koaksjalnego 2,92 mm RFłącznikijest starannie zapakowany w karton, aby zapewnić ochronę podczas transportu.

BJ320/WR 28 Przewodnik fali do 2,92 mm K Adapter typu 26.4GHz~38GHz Prawy kąt łączników radiowych lotniczych wykorzystujących pasmo Ka

Wysyłka:

Wysyłamyprzewodnik fal WR28 do koaksjalnego typu K 2,92 mm RFłącznikiKorzystając z niezawodnej usług kurierskiej, aby zapewnić bezpieczną i szybką dostawę do naszych klientów.

Porównanie portu z przewodnikiem fali

BJ (Standardowy chiński)	WR	Częstotliwość (GHz)	Wewnętrzna szerokość	Wysokość wewnętrzna	Powszechna częstotliwość
BJ70	WR137	5.38 ¢8.17	34.85	15.8	Pas C/X
BJ84	WR112	6.57 ¢9.99	28.5	12.62	Pas X
BJ100	WR90	8.20 ¢12.50	22.86	10.16	Pas X
BJ120	WR75	9.84 ¢15.00	19.05	9.525	Ku niskiej częstotliwości.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Grupa Ku
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku wysoka/K niska częstotliwość.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Pasmo K
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Niska częstotliwość.
BJ320	WR28	26.50-40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢50.00	5.69	2.845	Ka Wysoka częstotliwość. / U
BJ500	WR19	39.20 ‰ 59.60	4.775	2.388	Pasma UV
BJ620	WR15	50.00 ¢75.00	3.759	1.88	Grupa V
BJ740	WR12	60.50 ¢91.90	3.099	1.549	Pas E
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Pas W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Pas F
