Szczegóły Produktu:
Zapłata:
|
Materiał: | Mosiądz | Płeć: | Kobieta |
---|---|---|---|
Nazwa produktu: | Adapter K/2,4 mm | Kluczowe słowa: | Złącza adaptera MMW |
Pozycja: | Złącza fal milimetrowych | Włócznienie: | Niklowane |
Zastosowanie: | RF | Poszycie powierzchniowe: | Pasywacja |
Rodzaj złącza: | Proste złącza RF | ||
Podkreślić: | Połowo sztywny kabel RF koaksjalny złącze,łącznik koaksjalny RF z mosiądzu,4-dziurkowy koaksjalny złącze RF |

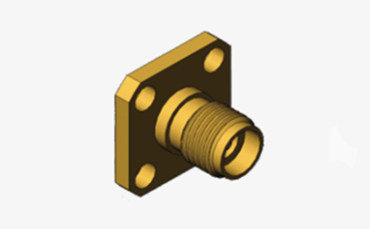

K2.92 Kobieta 4-odcięte płaszcze miedziane RF łącznik koaksjalny dla kabli 2#półstrawnych/prężnych
Połączenia MMW typu K (2,92 mm) wykorzystują interfejs powietrzny, charakteryzujący się kompaktowymi rozmiarami, lekką wagą i niezawodnymi połączeniami.
Wysokiej precyzji 50 Ohm adapter koaksjalny, przechodzący od 3,5 mm do 2,4 mm, służy szerokiej gamie ogólnych zastosowań RF i mikrofalowych.Te wysokiej wydajności złącza są wykorzystywane w różnych scenariuszach badań i pomiarów, od łączności komórkowej po satelitarną, zapewniając dokładne dopasowanie urządzeń i połączeń kablowych.złącze jest zbudowane tak, aby wytrzymać wielokrotne używaniePosiada dielektryczny powietrze i centralne wsparcie przewodnika wykonane z plastiku o niskiej stratze.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
Impedancja | 50 Ω |
Zakres częstotliwości | Prąd stały - 40 GHz |
Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
Wskaźnik fali napięcia stałego |
≤ 1.25 |
Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
Zewnętrzny przewodnik ≤ 2,0 mΩ | |
Odporność na izolację | ≥ 5000 MΩ |
Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
Female Jack: BeCu, Złote | |
Odporny kontakt | BeCu, pokryte niklem |
Korpus / Skrypt / Obudowa |
Płytki miedziane, pokryte złotem |
Izolacja | PTFE |
Gasketa | Kauczuk silikonowy |
Temperatura | -55°C ~ +125°C |
Trwałość | 500 cykli |
Moment obrotowy | 00,79 ~ 1,13 Nm |
Utrata wstawienia | < 0,04 sqrt ((f (((GHz)) dB |
Zakres temperatury | -65 °C~+165 °C |
Szpilka kontaktowa | Złote pokrycie |
Charakterystyka:
1Wysoko częstotliwości
Niska strata wprowadzania i niska VSWR: Korzystając z zalet linii przesyłowych powietrza, złącze K2.92mm jest zoptymalizowane pod kątem współczynnika napięcia stałej fali (VSWR) i straty wprowadzania,zapewnienie stabilności i wydajności transmisji sygnału.
2Projekt konstrukcyjny
Kompaktowy rozmiar: Niewielki rozmiar i lekka waga złącza K2.92mm ułatwiają instalację i użytkowanie w ograniczonych przestrzeniach, spełniając potrzeby przenośnych urządzeń i systemów fal milimetrowych.
Zastosowanie:
1Inżynieria radarowa:
Złącze K2.92 jest szeroko stosowane w systemach radarowych, w których wymagana jest wysoka precyzja i wysokiej częstotliwości transmisji, aby wykryć i zlokalizować obiekty.Z zakresem częstotliwości roboczej do 46 GHz, obsługuje wymagania sygnału wysokiej częstotliwości nowoczesnej technologii radarowej
2Elektroniczne środki przeciwdziałania:
Elektroniczne systemy przeciwdziałania wymagają łączników, które mogą pracować stabilnie nawet w środowiskach o wysokiej interferencji.Złącze 92 mm zapewnia niezawodność sygnału i integralność w walce elektronicznej.
Kompaktna konstrukcja tego złącza jest idealna dla przenośnych elektronicznych urządzeń przeciwdziałających, takich jak zakłócacze i analizatory sygnałów.
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówMMW Adapter.Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z namiTo jest....
