Miedziany wodoodporny kobiecy podłącz koaksjalny RF do kabli
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Kluczowe słowa: | Złącze panelu kołnierzowego z 2 otworami | Rodzaj: | Złącze fali milimetrowej |
|---|---|---|---|
| Włócznienie: | Pozłacany | Zastosowanie: | RF |
| izolator: | PTFE | Materiał: | Mosiądz |
| Płeć: | Kobieta | Bliskość: | 50 omów |
| Podkreślić: | Płytkowy wodoszczelny łącznik RF koaksjalny,łącznik RF koaksjalny |
||

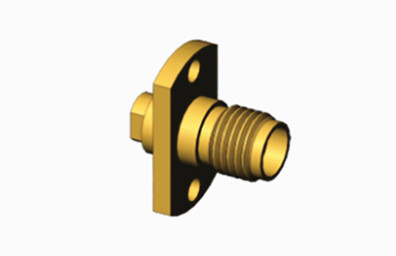

Miedziany wodoodporny kobiecy podłącz koaksjalny RF do kabli
Złącza 2,92, powszechnie określane jako "typ K", są niezbędne w technologii fal milimetrowych ze względu na ich zdolność do obsługi częstotliwości do 40 GHz.Te adaptery nie tylko umożliwiają łatwą wymianę z SMA i 3Wyróżniają się zgrabnym wzornictwem, lekką masą, wyjątkową wydajnością na wysokich częstotliwościach,i zapewnić niezawodne połączenia.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Impedancja | 50 Ω |
| Zakres częstotliwości | Prąd stały - 40 GHz |
| Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
| Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
| Wskaźnik fali napięcia stałego VSWR |
≤ 1,05 + 0,005f |
| Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Odporność na izolację | ≥ 5000 MΩ |
| Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
| Female Jack: BeCu, Złote | |
| Odporny kontakt | BeCu, pokryte niklem |
| Korpus / Skrypt / Obudowa | Płytki miedziane, pokryte złotem Stal nierdzewna, pasywna |
| Izolacja | PEI |
| Gasketa | Kauczuk silikonowy |
| Temperatura | -55°C ~ +125°C |
| Trwałość | 500 cykli |
| Moment obrotowy | 00,79 ~ 1,13 Nm |
Charakterystyka:
1Wielkość i waga
Kompaktowy rozmiar: Dzięki zewnętrznej średnicy przewodnika wynoszącej zaledwie 2,92 mm konstrukcja złącza typu K zapewnia wysoką wydajność w znacznie mniejszych rozmiarach w porównaniu z wieloma innymi typami złączy.
Lekkie: Małe rozmiary powodują, że jest to lekki element, szczególnie przydatny w zastosowaniach, w których konieczne jest zmniejszenie obciążenia urządzeń.
2Wydajność mechaniczna i elektryczna
Doskonała wydajność elektryczna: złącza typu K wykorzystują zalety linii przesyłowych powietrza, ze względu na niski VSWR (spadek napięcia na fali stałej) i utratę wstawienia,zapewnienie stabilnej i efektywnej transmisji sygnału.
Pozostałe łączniki RF 2,92 mm męskie, żeńskie
|
Numer części
|
Opis
|
|
K-KFD38
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-KFD76G
|
Złącze koaksjalne RF kobiece z stali nierdzewnej 2,92 mm typu K
|
|
K-KFD8
|
2.92mm Kolektor RF Koaksjalny Kobiety Typ K
|
|
K-JFD9G |
Złącze koaksjalne RF męskie typu K ze stali nierdzewnej o średnicy 2,92 mm
|
1.
2.
3.
4.
Zastosowanie:
1Wojna elektroniczna.
zakłócanie sygnału i przeciwdziałanie zakłóceniom: W wojnie elektronicznej złącza K2.92 są używane do przesyłania sygnałów zakłócających,w przypadku gdy ich wysoka częstotliwość pracy i niska utrata wstawienia zapewniają skuteczną transmisję sygnałów zakłóceń.
Szybkie uruchomienie: lekkie i kompaktowe rozmiary złącza K2.92 sprawiają, że nadaje się do elektronicznego sprzętu przeciwdziałającego wymagającego szybkiego przemieszczania i uruchomienia,zwiększenie mobilności systemu i szybkości reagowania.
2Komunikacja satelitarna
Wysokiej wydajności łączność: w dziedzinie łączności satelitarnej łączniki K2.92 odgrywają kluczową rolę w przekazywaniu sygnałów z urządzeń naziemnych do satelitów bez strat,zapewnienie wysokiej wiarygodności transmisji sygnału ze względu na ich doskonałe właściwości elektryczne.
Odporność na ekstremalne warunki: W przypadku sprzętu satelitarnego działającego w ekstremalnych warunkach poza atmosferycznych materiały i konstrukcja K2.92 złącza zapewniają stabilną pracę w warunkach promieniowania i ekstremalnych wahaniach temperatury.
