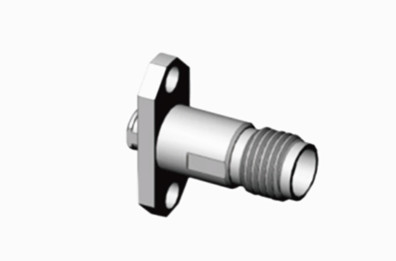

K2.92 Kobieta łącznik RF ze stali nierdzewnej do kabla CXN3506/MF108A

                             K2.92 Kobieta łącznik RF ze stali nierdzewnej do kabla CXN3506/MF108A

Typ K, znany również jako łącznik typu 2.92, jest powszechnie stosowanym łącznikiem fal milimetrowych o częstotliwości do 40 GHz.Produkty z serii 5 i przyjmuje interfejs powietrza. Złącze typu K charakteryzuje się małym rozmiarem, lekką wagą, wysoką częstotliwością użytkowania i niezawodnym połączeniem.

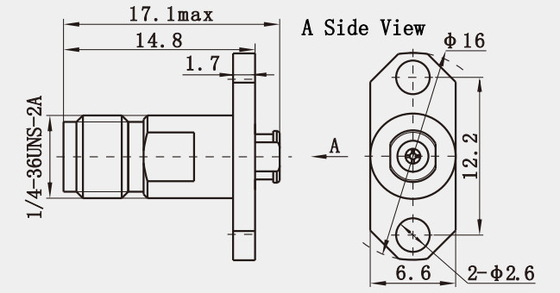

Rysunek zarysu

Specyfikacja:

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Pozostałe łączniki RF 2,92 mm męskie, żeńskie:

2.

3.

4.

Charakterystyka:

1Struktura i materiał:
- Główna konstrukcja jest zintegrowana, skutecznie zapobiegając wyciekom modelu.
- Zewnętrzny przewodnik jest wykonany ze stali nierdzewnej, co zwiększa trwałość i odporność na korozję.
- Środkowy przewodnik jest wykonany z beryliowej miedzi z złotym pokryciem, zapewniając dobrą wydajność elektryczną i długotrwałą stabilność.

2. Właściwości elektryczne:
- Charakterystyczna impedancja wynosi 50Ω, nadająca się do różnych zastosowań RF.
- zakres częstotliwości jest szeroki, od prądu stałego do 40 GHz, spełniając potrzeby zastosowań o wysokiej częstotliwości.
- stosunek fal stałych niskiego napięcia (VSWR), mniejszy niż 1,15 przy 40 GHz, zapewnia efektywną transmisję sygnału.

Zastosowanie:

1Inżynieria radarowa: ze względu na wysoki zakres częstotliwości i niskie straty wprowadzania, złącze K2.92 jest stosowane w systemach radarowych do przesyłania sygnałów o wysokiej częstotliwości,zapewnienie dokładności i niezawodności urządzeń radarowych.

2. Elektroniczna wojna: W dziedzinie wojny elektronicznej, K2.92 złącza są używane do łączenia różnych urządzeń o wysokiej częstotliwości w celu osiągnięcia skutecznych funkcji interferencji elektronicznej i antyinterferencji.

3Komunikacja satelitarna: ze względu na doskonałą wydajność elektryczną i właściwości mechaniczne złącza K2.92 są stosowane w systemach komunikacji satelitarnej do łączenia anten i odbiorników,zapewnienie stabilnej transmisji sygnału.
