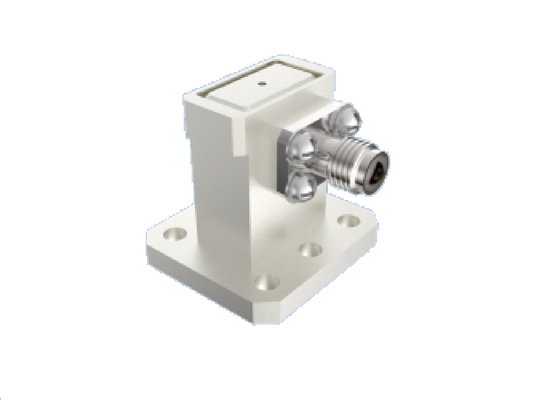

50Ω 15GHz~22GHz WR 51/BJ180 Przewodnik fal do 2,92mm Adaptor Ku/K Pasek Struktura prawego kąta Połączacze RF lotnicze i kosmiczne z niską VSWR i niską stratą wstawienia

Duży Obraz : 50Ω 15GHz~22GHz WR 51/BJ180 Przewodnik fal do 2,92mm Adaptor Ku/K Pasek Struktura prawego kąta Połączacze RF lotnicze i kosmiczne z niską VSWR i niską stratą wstawienia Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	RoHS
Numer modelu:	BTZH-P1G-3

Zapłata:

Minimalne zamówienie:	MOQ 10 dla nowej produkcji
Cena:	Depending on the quantity
Szczegóły pakowania:	1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy:	8-12 tygodnie
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Adapter falowodu na 2,92 mm	Model:	BTZH-P1G-3
Zakres częstotliwości:	15 GHz ~ 22 GHz	Impedancja:	50 Ω
DWV:	500 V	Rezystancja izolacji:	≥5000MΩ
VSWR:	≤1,25	Utrata wtrąceniowa:	≤0,25dB
Temperatura:	-55°C ~125°C
Podkreślić:	50Ω WR 51 adapter kierunkofalowy , Złącze pod kątem prostym pasma Ku/K , adapter RF lotniczy VSWR niskiej mocy

Adapter falzowy 50Ω 15GHz~22GHz WR 51/BJ180 do 2.92mm, kątowy, do zastosowań kosmicznych, z niskim VSWR

Elite Electronics produkuje adaptery falzowe do koncentrycznych, klasy kosmicznej, dostępne w dwóch typach konstrukcji: z zakończeniemi kątowe. Zakres częstotliwości od 5,3 GHz do 145 GHz. Prostokątne porty falowodowe komponentów falowodowych dla przemysłu kosmicznego obejmują: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

Interfejs koncentryczny obejmuje SMA, 2,92 mm, 2,4 mm i 1,85 mm, 1,0 mm, 0,8 mm serii. Każdy port falowodowy obsługuje pełne pasmo falowodowe. Charakteryzujące się niezawodną konstrukcją, kompaktowymi wymiarami zewnętrznymi, doskonałą wydajnością elektryczną z dobrą spójnością i niską wagą (≤20 g), produkty te są szeroko stosowane w różnych typach statków kosmicznych.

Cechy konstrukcyjne komponentów falowodowych dla przemysłu kosmicznego

Kompaktowa konstrukcja
Praca w paśmie częstotliwości do 145 GHz
Wytrzymała konstrukcja zapewniająca niezawodność
Dostępne w wielu konfiguracjach: z zakończeniem, opcje kątowe
Niski VSWR i niskie straty wtrąceniowe

Adapter falzowy 50Ω 15GHz~22GHz WR 51/BJ180 do 2.92mm, kątowy, do zastosowań kosmicznych, z niskim VSWR

Model : BTZH - P1G-3

Uwaga: Prosimy o swobodny kontakt z działem sprzedaży w celu uzyskania szczegółowych informacji o innych modelach.

Uwaga: Prosimy o sprawdzenie naszego katalogu w celu znalezienia podobnych modeli zgodnie z Państwa zastosowaniem.

Zastosowania komponentów falowodowych dla przemysłu kosmicznego

Xi'an Elite Electronics specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:

Systemy lotnicze i kosmiczne
Urządzenia nawigacyjne i radarowe
Systemy komunikacyjne
Instrumenty pomiarowe
Zastosowania elektroniczne

Pakowanie i wysyłka

Każdy komponent falowodowy dla przemysłu kosmicznego jest starannie zapakowany, aby zapewnić ochronę podczas transportu:

Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.

Powiązane informacje o porcie falowodowym: (tylko w celach informacyjnych)

BJ	WR	Częstotliwość (GHz)	Szerokość wewnętrzna	Wysokość wewnętrzna	Wspólne pasmo częstotliwości
BJ70	WR137	5.38～8.17	34.85	15.80	Pasmo C/X
BJ84	WR112	6.57～9.99	28.50	12.62	Pasmo X
BJ100	WR90	8.20～12.50	22.86	10.16	Pasmo X
BJ120	WR75	9.84～15.00	19.05	9.525	Niskie pasmo Ku
BJ140	WR62	11.90～18.00	15.80	7.90	Pasmo Ku
BJ180	WR51	15.80～24.00	12.95	6.48	Wysokie pasmo Ku/niskie pasmo K
BJ220	WR42	18.00～26.50	10.67	5.33	Pasmo K
BJ260	WR34	21.70～33.00	8.636	4.318	Niskie pasmo Ka
BJ320	WR28	26.50～40.00	7.112	3.556	Ka
BJ400	WR22	33.00～50.00	5.690	2.845	Wysokie pasmo Ka / U
BJ500	WR19	39.20～59.60	4.775	2.388	Pasmo U/V
BJ620	WR15	50.00～75.00	3.759	1.880	Pasmo V
BJ740	WR12	60.50～91.90	3.099	1.549	Pasmo E
BJ900	WR10	75.00～110.0	2.540	1.270	Pasmo W
BJ1200	WR08	92.20～140.0	2.032	1.016	Pasmo F
