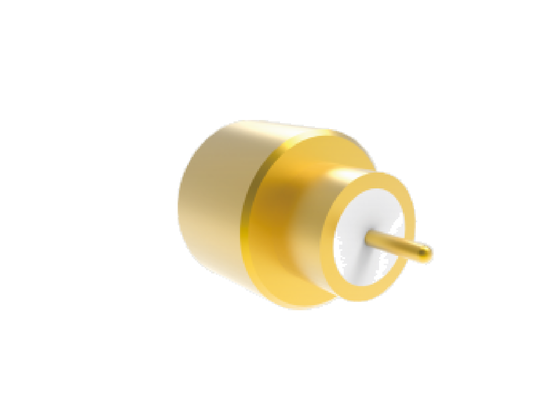

50 Ω 40 GHz hermetycznie uszczelniona wtyczka SMPM z pełnym zaczepem do lutowania na płytce drukowanej z pinem OD 2,18 mm złącza RF w przemyśle lotniczym i kosmicznym z niskimi stratami wtrąceniowymi
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącza RF SMPM PCB dla przemysłu lotniczego | Model: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-40GHz | Impedancja: | 50 Ω |
| DWV: | 500 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | ≤8mΩ; Stop Kavar, pozłacany | Zewnętrzny dyrygent: | ≤3,5 mΩ; Stop Kavar, pozłacany |
| Izolator: | Bezbarwne, przezroczyste szkło | VSWR: | ≤1,4 |
| Utrata wtrąceniowa: | ≤0,4dB | Szybkość wycieku: | ≤1,01325×10-3Pa·cm3/s |
| Temperatura: | -55°C ~125°C | Trwałość: | 500 cykli |
| Podkreślić: | łącznik RF SMPM 40 GHz,hermetycznie uszczelniony złącze lutownicze PCB,Złącze RF lotnicze z niską stratą wstawienia |
||
50Ω 40GHz Hermetycznie zamknięta wtyczka SMPM pełne rozluźnienie dla lutowni PCB z pinem OD 2.18mm łączniki RF lotnicze z niską stratą wstawienia
SMPM Aerospace RF Connectors to subminiaturowy łącznik koaksjalny przenośny RF o kompaktowych rozmiarach (mniejszych niż w serii SMP), lekkiej masie i szerokiej szerokości pasma częstotliwości operacyjnej,o maksymalnej częstotliwości pracy do 50 GHz.Połączenie płaszczyzny płaskiej i płaskiej umożliwia pływanie ośniowe i promieniowe.Jest odpowiedni do transmisji sygnałów RF i mikrofalowych, a także modułowych zastosowań gęstego montażu i jest szeroko stosowany w pojazdach, statkach i satelitach.
SMPM Cechy konstrukcyjne łączników RF w przestrzeni kosmicznej
- Kompaktny projekt
- Działanie w zakresie częstotliwości do 40 GHz
- Niezawodna konstrukcja dla niezawodności
- Dostępne w wielu konfiguracjach: prosty, pod kątem pionowym, przegrodę, PCB i opcje montażu flans
- Niska VSWR i utrata wstawienia
Interfejs łączników RF SMPM w przestrzeni powietrznej
50Ω 40GHz Hermetycznie zamknięty wtykacz SMPM pełne odcięcie dla lutownicy PCB z pinem OD 2.18mm łączniki RF lotnicze z niską stratą wstawienia
Numer modelu: SMPM(MB) -JHD186-F
Podobny hermetycznie uszczelniony SMPM z pełnym odciąganiem: SMPM(1.7)(MB) -JHD303-F
Uwaga: W celu uzyskania szczegółowych informacji należy skontaktować się z sprzedażą.
Uwaga: Prosimy o sprawdzenie w naszym katalogu więcej podobnych modeli w zależności od aplikacji.
Zastosowania łączników radiowych w przestrzeni kosmicznej
Xi'an Elite Electronics specjalizuje się w systematycznych rozwiązaniach w zakresie połączeń międzyprzewodnictw dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Urządzenia nawigacyjne i radarowe
- Systemy komunikacji
- Instrumenty pomiarowe
- Aplikacje elektroniczne
Opakowanie i wysyłka
Każde łącznik SMPM z pełnym odłączeniem łączników RF lotniczych i kosmicznych jest starannie zapakowane w celu zapewnienia ochrony podczas transportu:
Wykorzystujemy niezawodne usługi kurierskie w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu w momencie wysyłki.
