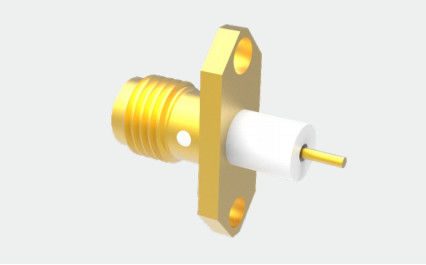

SMA Kobieta 2-dziurkowy płaszcz mosiężny łącznik RF koaksjalny do zastosowań lotniczych
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne SMA RF | Włócznienie: | Pozłacany |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | Długość życia: | 500 cykli |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Nazwa produktu: | Złącze koncentryczne SMA RF | ||
| Podkreślić: | Złącze kołnierzowe SMA żeńskie 2-otworowe,Mosiężne złącze koncentryczne RF do zastosowań lotniczych,Złącze kołnierzowe SMA do zastosowań lotniczych |
||
Złącze RF koncentryczne SMA żeńskie z kołnierzem 2-otworowym, mosiężne, do zastosowań w przemyśle lotniczym
Seria złączy RF koncentrycznych SMA jest znana ze swojej kompaktowej konstrukcji i doskonałej wydajności wysokiej częstotliwości, efektywnie działając do 18 GHz. Oferują liczne korzyści, w tym mały rozmiar, szerokie pasmo przenoszenia, doskonałe właściwości mechaniczne i elektryczne oraz niezawodne połączenie. Te cechy sprawiły, że są one jednym z najczęściej używanych typów złączy RF koncentrycznych. Są one szeroko stosowane w branżach takich jak przemysł lotniczy, morski i wielu innych.
Specyfikacja:
Uwaga: Szczegółowe dane modelu opierają się na danych z arkusza specyfikacji produktu.
| Charakterystyka elektryczna | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | 0,3 GHz-18 GHz | ||
| Wytrzymałość dielektryczna na napięcie | 1000VRMS | ||
| Rezystancja izolacji | ≥5000MΩ(DC:500V) | ||
| Rezystancja styku centralnego | Przewód centralny | ≤3,0 mΩ | |
| Przewód zewnętrzny | ≤2,0 mΩ | ||
| Charakterystyka materiałowa i mechaniczna | |||
| Mocowanie styku centralnego | ≥26,7 | ||
| Trwałość | 500 cykli | ||
| Utrzymanie kabla | Minimalna siła utrzymania kabla | ||
| Temperatura | -55°C~+125°C | ||

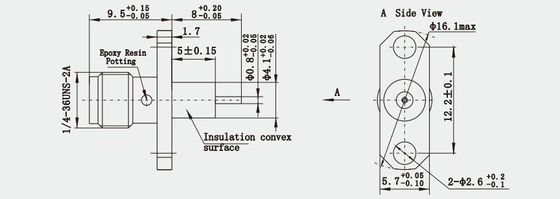

Rysunek obrysu:(mm)
Cechy:
- Dokładna konstrukcja mechaniczna: - Precyzyjne wykonanie złącza zapewnia szczelne i niezawodne połączenie gwintowane, zapobiegając poluzowaniu pod wpływem wibracji lub wstrząsów. Dodatkowo, piny i gniazda złącza są wykonane zgodnie z wysokoprecyzyjnymi standardami, aby zagwarantować optymalny kontakt elektryczny. - Złącza te posiadają znaczną wytrzymałość mechaniczną, co pozwala im wytrzymać naprężenia występujące podczas instalacji i użytkowania bez łatwego uszkodzenia.
- Rygorystyczna kontrola jakości i testowanie: - Proces produkcyjny jest zgodny z rygorystycznym systemem zarządzania jakością, a każdy etap produkcji podlega skrupulatnej inspekcji i kontroli, aby zapewnić, że jakość i wydajność produktu spełniają standardy lotnicze. Na przykład, właściwości elektryczne i mechaniczne, a także zdolność adaptacji środowiskowej złączy, podlegają dokładnym testom i weryfikacji.
- Wysoka niezawodność: - Stabilna wydajność w ekstremalnych temperaturach, wilgotności, wibracjach, wstrząsach i innych trudnych warunkach zapewnia, że złącze utrzymuje doskonałe połączenie nawet w złożonych warunkach, z jakimi mają do czynienia statki kosmiczne w przestrzeni kosmicznej. Na przykład, niektóre złącza SMA klasy lotniczej mogą pracować w zakresie temperatur od -55°C do 125°C i wytrzymywać wysokie przyspieszenia i intensywne wstrząsy wibracyjne. - Doskonała odporność na korozję pomaga w przypadku potencjalnego narażenia na substancje lub środowiska korozyjne w przestrzeni kosmicznej, przedłużając tym samym żywotność złączy.
Zastosowanie:
- Połączenie urządzeń pomiarowych i sterujących: Złącza SMA są używane do łączenia radarów, urządzeń telemetrycznych i innych urządzeń w naziemnych stacjach pomiarowych i sterujących. Komponenty te wymagają połączeń RF z antenami, procesorami sygnałowymi i innymi, aby ułatwić śledzenie, pomiar i sterowanie operacjami statków kosmicznych.
- Połączenie sygnału czujnika: Niektóre czujniki wyprowadzają swoje sygnały jako sygnały RF; złącza SMA mogą łączyć te czujniki z obwodami przetwarzania sygnałów, umożliwiając transmisję informacji wykrytych przez czujniki.
- Połączenie wewnętrzne detektora: W sondach kosmicznych złącza SMA są wykorzystywane do łączenia wewnętrznych systemów komunikacyjnych i instrumentów naukowych detektora. Są one zaprojektowane tak, aby wytrzymać różne trudne warunki środowiska kosmicznego, w tym ekstremalne wahania temperatury, próżnię, promieniowanie i inne.
Katalog produktów:
Seria 1,85
Seria 2,4 Seria SMPM series
Seria 2,92 Seria SMPM series
Seria SMP seriesSeria SMPM series
Produkty z izolatorami szklanymi
Adapter falowodu koncentrycznego
UWAGA:
Mamy ponad 10 000 typów
Złącza SMA
, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
