Miedziana SMA Beryllium z klasy lotniczej Materiał brązowy Włącznik koaksjalny RF
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne SMA RF | Włócznienie: | Pozłacany |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | Długość życia: | 500 cykli |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Nazwa produktu: | Złącze koncentryczne SMA RF | ||
| Podkreślić: | Miedziany SMA Kobieta łącznik RF,Beryllium Bronze Aerospace RF Connector,Kobieta łącznik koaksjalny RF |
||

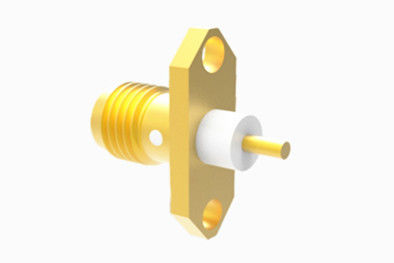

Mosiężny złącze RF koncentryczne SMA klasy lotniczej z brązu berylowego
Seria złączy RF koncentrycznych SMA jest znana ze swoich kompaktowych rozmiarów i wyjątkowej wydajności wysokiej częstotliwości, działając skutecznie do 18 GHz. Oferują liczne korzyści, w tym mały rozmiar, szerokie pasmo przenoszenia, doskonałe właściwości mechaniczne i elektryczne oraz niezawodne połączenie. Te cechy sprawiły, że są one jednym z najczęściej używanych typów złączy RF koncentrycznych. Znajdują szerokie zastosowanie w branżach takich jak lotnictwo, marynarka wojenna i wiele innych.
Specyfikacja:
Uwaga: Szczegółowe dane modelu opierają się na danych z arkusza specyfikacji produktu.
| Charakterystyki elektryczne | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | 0,3 Hz-18 GHz | ||
| Napięcie dielektryczne | 1000VRMS | ||
| Rezystancja izolacji | ≥5000MΩ(DC:500V) | ||
| Rezystancja środkowa | Przewód środkowy | ≤3,0 mΩ | |
| Przewód zewnętrzny | ≤2,0 mΩ | ||
| Materiały i charakterystyki mechaniczne | |||
| Mocowanie styku środkowego | ≥26,7 | ||
| Trwałość | 500 razy | ||
| Utrzymanie kabla | Minimalna siła utrzymania kabla | ||
| Temperatura | -55°C~+125°C | ||

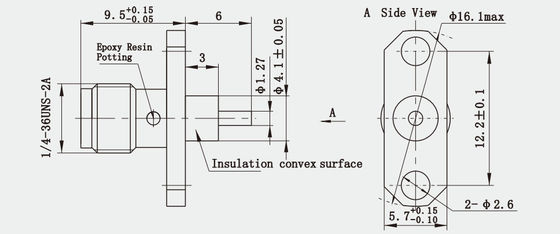

Rysunek obrysu:(mm)
Cechy:
- Wysoka niezawodność: Lotnicze złącza RF koncentryczne muszą spełniać surowe wymagania środowiskowe, takie jak niska temperatura, wysoka temperatura, próżnia, promieniowanie itp. Złącza te muszą być w stanie wytrzymać ekstremalne zmiany temperatury i środowiska próżniowe, zachowując stabilną wydajność w silnych środowiskach promieniowania.
- Wysoka wydajność: Lotnicze złącza RF koncentryczne zazwyczaj charakteryzują się doskonałymi właściwościami mechanicznymi, elektrycznymi i środowiskowymi. Oznacza to, że zachowują dobrą integralność sygnału i niskie straty w transmisjach wysokiej częstotliwości.
- Precyzyjna konstrukcja: Projektowanie lotniczych złączy RF koncentrycznych wymaga uwzględnienia wielu czynników, w tym projektowania konstrukcji, projektowania niezawodności i procesu realizacji. Na przykład, aby poprawić jego wewnętrzną niezawodność, projekt uwzględni środki z zakresu projektowania termicznego, zapobiegania korozji, projektowania starzenia.
Zastosowanie:
- Systemy komunikacji: Pojazdy kosmiczne wymagają transmisji danych w czasie rzeczywistym ze stacjami naziemnymi, co wymaga złączy, które mogą utrzymywać stabilną transmisję sygnału w ekstremalnych warunkach. Lotnicze złącza RF koncentryczne zapewniają integralność sygnału i niskie straty, co jest kluczowe dla utrzymania komunikacji statków kosmicznych.
- Systemy nawigacji: Systemy pozycjonowania i nawigacji statków kosmicznych wymagają ekstremalnej dokładności, a jakiekolwiek małe zakłócenia sygnału mogą prowadzić do błędów nawigacyjnych. Lotnicze złącza RF koncentryczne pomagają zminimalizować zakłócenia sygnału i poprawić dokładność systemów nawigacyjnych dzięki swojej doskonałej wydajności elektrycznej.
Katalog produktów:
Seria 1,85
2,4 seria
2,92 seria
SMA seria
Seria SMP
Seria SMPM
Produkty z izolatorami szklanymi
Adapter falowodu koncentrycznego
UWAGA:
Mamy ponad 10 000 typów Złącza SMA, jeśli nie znaleziono używanego złącza, skontaktuj się z nami, podając szczegóły.
