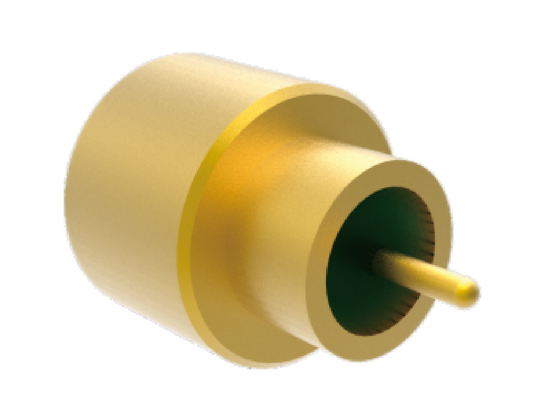

50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss

50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss
50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss

Duży Obraz :  50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Xi'an, Chiny
Nazwa handlowa: ELT
Orzecznictwo: RoHS
Numer modelu: SMPM(M)-JHD2-S
Zapłata:
Minimalne zamówienie: MOQ 50 do nowej produkcji
Cena: Depending on the quantity
Szczegóły pakowania: 1 sztukę/plastikowy worek; 100 sztuk/karton
Czas dostawy: 5-7 dni roboczych dla ilości zaopatrzenia
Zasady płatności: T/T lub LC
Możliwość Supply: Jako Wymagania
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Wtyczka PCB SMPM Model: SMPM(M)-JHD2-S
Zakres częstotliwości: 0,3 MHz-40GHz Impedancja: 50 Ω
DWV: 500 V Rezystancja izolacji: ≥5000MΩ
Centralny dyrygent: ≤8mΩ; Stop miedzi, pozłacany Zewnętrzny dyrygent: ≤3,5 mΩ; Stop miedzi, pozłacany
Izolator: Szkło VSWR: ≤1,4
Utrata wtrąceniowa: ≤0,4dB Szybkość wycieku: ≤1,01325×10-3Pa·cm3/s
Temperatura: -55°C ~125°C Trwałość: 500 cykli
Podkreślić:

40GHz SMPM RF connector

,

hermetically sealed PCB solder connector

,

low insertion loss aerospace connector

50Ω 40GHz Hermetically Sealed SMPM Plug for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss



The SMPM series connector is a subminiature push-on RF coaxial connector. It features compact size (smaller than the SMP series), light weight and wide operating frequency bandwidth, with a maximum operating frequency up to 50 GHz. The male connector is available in two interface types: full detent and smooth bore. Its blind-mate interconnection allows axial and radial floating of the mating structure. It is suitable for RF and microwave signal transmission as well as modular dense mounting applications, and is widely used in vehicle-borne, ship-borne and satellite-borne fields.



SMPM Design Features
  • Compact design
  • Frequency band operation up to 40GHz
  • Rugged construction for reliability
  • Available in multiple configurations: straight, right angle, bulkhead,  PCB and flange mount options
  • Low VSWR & Insertion loss


Interface of SMPM RF Coaxial Connectors
50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss 0

50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss
Model No.:  SMPM(M)-JHD2-S
50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss 1

Similar Hermetically Sealed SMPM Smooth Bore Model No.:  SMPM(M)-JHD18-S
50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss 2

Note: Please contact sales freely for detailed datasheet.
Note: Please check our catalog for more similar models according to your application.
Applications
Xi'an Elite Electronics specializes in systematic interconnection solutions for demanding industries including:
  • Aerospace and aviation systems
  • Navigation and radar equipment
  • Communication systems
  • Measurement instruments
  • Electronics applications
50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss 3
Packaging & Shipping
Each SMPM smooth bore connector aerospace RF Connectors is carefully packaged to ensure protection during transportation:
We use reliable courier services for prompt delivery, providing customers with tracking information upon shipment.
50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss 4
