Wtyczka SMA 50 Ω Złącza lotnicze i kosmiczne RF do 18 GHz, pasujące do kabla CXN3506 MF108A
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącza RF SMA Aerospace | Model: | SMA-J506AG |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 Ω |
| DWV: | 1000 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | ≤3mΩ; Stop miedzi, pozłacany | Zewnętrzny dyrygent: | ≤2mΩ; Stop miedzi, pozłacany |
| Kabel godowy: | Kabel CXN3506 | Izolatory: | PTFE |
| Próbki: | w magazynie | VSWR: | ≤1,3 |
| Utrata wtrąceniowa: | ≤0,3dB | Temperatura: | -55°C ~125°C |
| Trwałość: | 500 cykli | ||
| Podkreślić: | Złącze 50Ω SMA RF,Złącze RF lotnicze do 18 GHz,Wtyczka SMA do łączenia kabli |
||

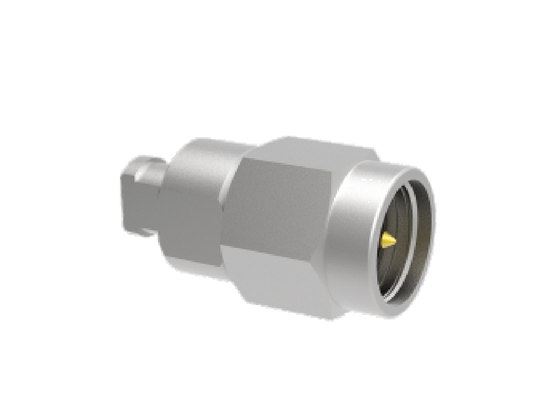

Złącza radiowe SMA do zastosowań lotniczych 50Ω do 18 GHz do połączenia z kablem CXN3506, MF108A (średnica zewnętrzna kabla 2,3 mm)
Złącza radiowe SMA do zastosowań lotniczych to kompaktowe złącza koncentryczne wysokiej częstotliwości o częstotliwości pracy do 18 GHz. Charakteryzują się niewielkimi rozmiarami, szerokim pasmem częstotliwości, doskonałymi parametrami mechanicznymi i elektrycznymi oraz niezawodnym połączeniem. Są to jedne z najczęściej używanych złączy koncentrycznych RF, szeroko stosowane w lotnictwie, astronautyce, zastosowaniach morskich i innych dziedzinach.
Złącza radiowe SMA do zastosowań lotniczych Cechy konstrukcyjne
- Kompaktowa konstrukcja
- Praca w paśmie częstotliwości do 18 GHz
- Wytrzymała konstrukcja zapewniająca niezawodność, gwint 1/4-36UNS-2A
- Dostępne w wielu konfiguracjach: proste, kątowe, z przelotką, do montażu na płytce drukowanej i kołnierzowe
- Niski VSWR i straty wtrąceniowe
InterfejsZłącza radiowe SMA do zastosowań lotniczych
Złącza radiowe SMA do zastosowań lotniczych Kabel połączeniowy CXN3506, MF108A, średnica zewnętrzna 2,3 mm:
Posiadamy również złącza do połączenia z innymi kablami o średnicy zewnętrznej 2,2 mm, 3,65 mm, 4 mm...
Uwaga: Prosimy o sprawdzenie naszego katalogu w celu znalezienia podobnych modeli zgodnie z Państwa zastosowaniem.
Zastosowania
Xi'an Elite Electronic specjalizuje się w systemowych rozwiązaniach połączeń dla wymagających branż, w tym:
- Systemy lotnicze i kosmiczne
- Urządzenia nawigacyjne i radarowe
- Systemy komunikacyjne
- Instrumenty pomiarowe
- Zastosowania elektroniczne
Pakowanie i wysyłka
Każde złącze radiowe SMA do zastosowań lotniczych jest starannie pakowane, aby zapewnić ochronę podczas transportu:
Korzystamy z niezawodnych usług kurierskich w celu szybkiej dostawy, zapewniając klientom informacje o śledzeniu przesyłki po jej nadaniu.
Dodatkowe informacje o podobnych modelach produktów można znaleźć w naszym katalogu lub kontaktując się z naszym działem sprzedaży pod adresem:
