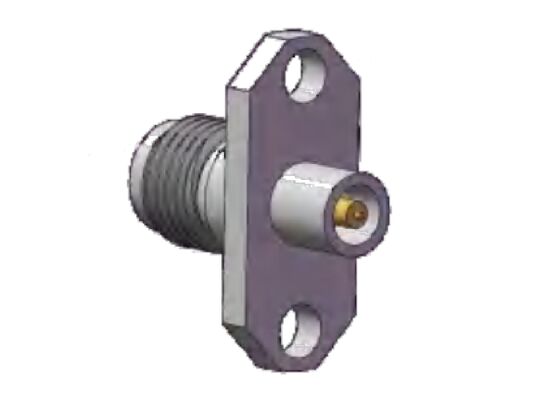

Złącze RF SS Shell 40GHz 2.92mm Gniazdo K z kołnierzem, rozstaw otworów 0,480 cala (12,2 mm)
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | 2.92mm łącznik RF | Model: | K-KFD136G |
|---|---|---|---|
| Zakres częstotliwości: | 0,04 Hz-40 GHz | Impedancja: | 50 omów |
| DWV: | 750 V | Centralny dyrygent: | Stop miedziany, złote |
| Zewnętrzny dyrygent: | Stal nierdzewna, pasywacja | Średnica szpilki: | Średnica 0,3 mm, 0,4 mm, 0,7 mm |
| Metoda montażu: | Mocowanie kołnierzowe z dwoma otworami | Izolatory: | Pei |
| Podkreślić: | 2.92mm RF Connector Flange Mount,Złącze RF 40GHz gniazdo K,Złącze RF 2.92mm |
||
Opis produktu:
Złącza mmWave typu K (2,92 mm)
Złącza 2,92 mmWave, znane również jako złącza typu K, są szeroko stosowanymi złączami milimetrowymi o maksymalnej częstotliwości roboczej do 40 GHz. Posiadamy złącza kablowe 2,92 mm, złącza z kołnierzem 2-otworowym, złącza z kołnierzem 4-otworowym, złącza przepustowe, adaptery 2,92 mm.Wyposażone w interfejs z dielektrykiem powietrznym, są w pełni wymienne i kompatybilne ze złączami serii SMA i 3,5 mm, oferując kluczowe zalety, w tym kompaktowy rozmiar, lekka konstrukcja, wysoka częstotliwość robocza oraz stabilne i niezawodne połączenie.
Złącza RF 2,92 mm (typ K)Wymiary interfejsu:
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | 0,04 GHz ~ 40 GHz | |
| Napięcie znamionowe | 250 V | |
| Napięcie przebicia dielektryka | 750 V | |
| Rezystancja izolacji | ≥ 5000 MΩ | |
| Rezystancja środkowa | Przewodnik zewnętrzny | ≤ 2,0 mΩ |
| Przewodnik środkowy | ≤ 3,0 mΩ | |
| VSWR | ≤1,3 | |
| Charakterystyka materiałowa i mechaniczna | ||
| Przewodnik środkowy | Męski | Stop miedzi, pozłacany |
| Żeński | Brąz berylowy, pozłacany | |
| Styk elastyczny | Brąz berylowy | Pozłacany |
| Obudowa i inne części metalowe | Mosiądz, stal nierdzewna | Pozłacany lub pasywowany |
| Izolatory | Szkło spieczone / PTFE / PEI | |
| Temperatura | -55°C ~ +125°C | |
Wymiary gabarytoweZłączy 2,92 mmWave z kołnierzem 2-otworowym żeńskich: Model K-KFD136G
| Rozstaw otworów kołnierza | 12,2 mm |
| Szerokość kołnierza | 6,7 mm |
| Średnica pinu | 0,3 mm |
Wymiary gabarytoweZłączy 2,92 mmWave z kołnierzem 2-otworowym żeńskich: K-KFD144G (Jednostka: mm)
| Rozstaw otworów kołnierza | 12,2 mm |
| Szerokość kołnierza | 6,6 mm |
| Średnica pinu | 0,6 mm |
Wymiary gabarytoweZłączy 2,92 mmWave z kołnierzem 2-otworowym żeńskich: K-KFD164G (Jednostka: mm)
| Rozstaw otworów kołnierza | 12,2 mm |
| Szerokość kołnierza | 6,6 mm |
| Średnica pinu | 0,7 mm |
Więcej złączy 2,92 mm, prosimy o kontakt w celu uzyskania katalogu produktów. | Dostępne rozwiązania niestandardowe
Zastosowania:
Xi'an Elite Electronics jestWiodącym producentem systemowych rozwiązań połączeńobsługującym głównie branże lotniczą, kosmiczną, nawigacyjną, radarową, komunikacyjną, pomiarową,elektronicznąnasze produkty wysokiej jakości wykorzystują najlepsze materiały i rygorystyczne procesy, aby zapewnić trwałość i niezawodność w trudnych warunkach. Pakowanie i wysyłka
Opakowanie:
Złącze RF 2,92 mm z kołnierzem 2-otworowym ze stali nierdzewnej jest starannie pakowane w karton, aby zapewnić jego ochronę podczas transportu.
Wysyłka:
Wysyłamy złącze RF 2,92 mm z kołnierzem 2-otworowym ze stali nierdzewnej za pośrednictwem niezawodnej usługi kurierskiej, aby zapewnić bezpieczną i terminową dostawę do naszych klientów. Klienci otrzymają numer śledzenia po wysyłce.
