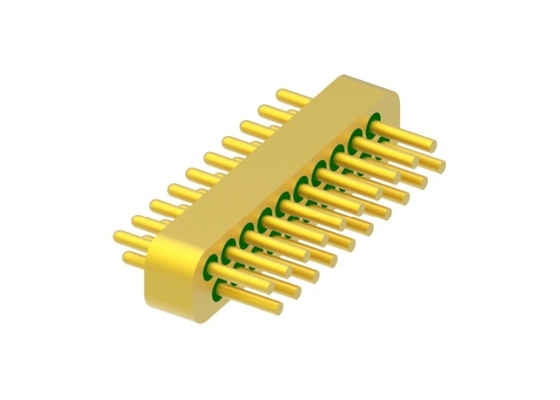

20-pinowe, 2-rzędowe, hermetyczne złącza elektryczne, małe rozmiary, złote połączenia przewodów MC-827T1-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Hermetyczne nagłówki wielopinowe | Impedancja: | Inny |
|---|---|---|---|
| Szpilka: | 20-pin | Wiersz: | 2 rzędu |
| Platerowanie: | Złoto | Materiał pin: | Kovar 4J29 |
| Szkło: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certyfikat: | ROHS ISO-9001-2015 | ||
| Podkreślić: | Złącza hermetyczne 20 pinów,Złącza szklano-metalowe o średnicy pinu 0,5 mm |
||
20 Pinów 2 Rzędy 0.5mm Średnica Pinu Hermetyczny Header z Powierzchnią Do Złotego Spawania Drutem
Hermetyczne Uszczelnienia Szkło-Metal RF/DC /Nagłówki Wielopinowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy używa się szkła o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak spawanie drutem, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Szkło-Metal Nagłówki Wielopinowe |
| Impedancja | inne |
| Typ | 20 pinów |
| Rzędy | 2 rzędy |
| Kolor | Pozłacany |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7052 lub 7070
Zielony lub Biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielopinowego, |
| Temperatura pracy | -65℃~+260℃ |

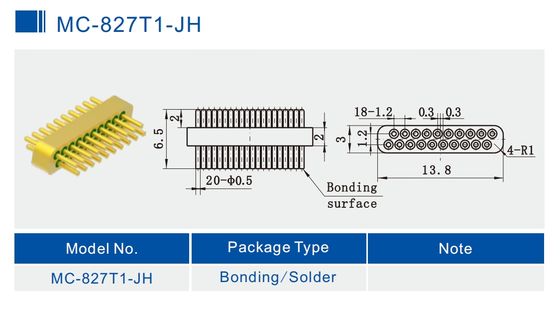

Szczegółowy obraz
Jednostka:mm
Lista produktów:
| 50Ω RF Jednopunktowy Seria JM | Wybór lutowania, złącza i spawania |
| 50Ω RF Jednopunktowy Standardowa Seria JM | Wybór lutowania, złącza i spawania |
| 50Ω RF Jednopunktowy Niestandardowa Seria JM | Wybór lutowania, złącza i spawania |
| DC Jednopunktowy Seria JK | Wybór lutowania i spawania |
| DC Jednopunktowy Standardowa Seria JK | Wybór lutowania i spawania |
| DC Jednopunktowy Niestandardowa Seria JK | Wybór lutowania i spawania łebkowego |
|
Nagłówek Wielopinowy Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
Katalog-Uszczelnienia Hermetyczne Szkło-Metal.pdf
Cechy:
- Mały rozmiar
- Lekki
- Hermetyczny
- Stabilna jakość i wysoka niezawodność
- Wewnętrzny przewodnik: wybór metody spawania drutem, lutowania i złącza
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, komercyjne lotnictwo, satelity, radar i inne w dziedzinie awioniki, lotnictwa i motoryzacji. Może być używany z produktami SMA, fal milimetrowych.
Zalety:
- Pozłacany 1.27um
- Ścisła kontrola tolerancji
- Standardowe i niestandardowe projekty do wyboru.
- Wysoka produkty i usługi o wysokiej opłacalności
- Duże stany magazynowe dla standardowych rozmiarów
- Szybka dostawa niestandardowych produktów
UWAGA:
Posiadamy ponad 100 000 typów Złączy Hermetycznych Szkło-Metal, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając szczegóły.
