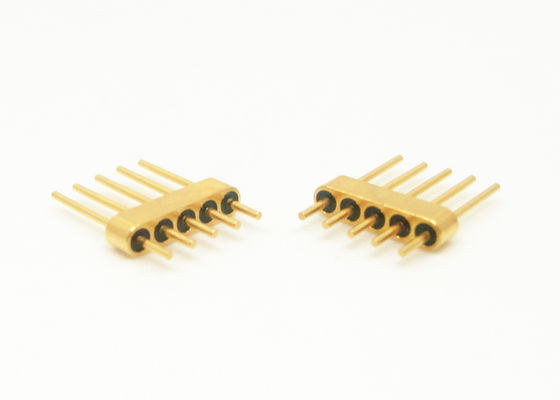

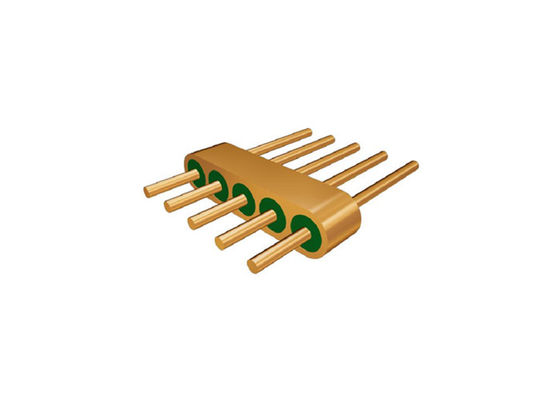

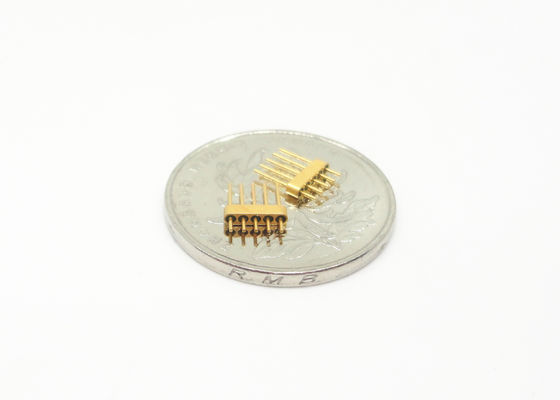

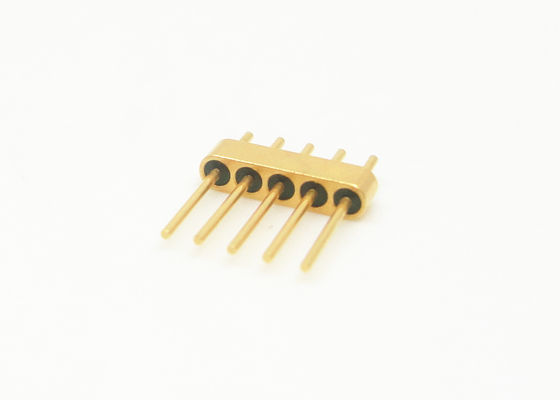

5-pinowe złącza hermetyczne szklano-metalowe z pinami 1,27 mm odstępu między stykami JMC-207
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącza wielopinowe ze szkła na metal | Platerowanie: | Pozłacany |
|---|---|---|---|
| Impedancja: | Inny | Certyfikat: | ROHS ISO-9001-2015 |
| Kołek: | Multi-pin | Materiał: | Kovar 4J29 |
| Szkło: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Podkreślić: | 5-pinowe złącza hermetyczne szklano-metalowe,Złącza z pinami 1,27 mm odstępu między stykami |
||
5-pinowe złącza hermetyczne ze szklanym uszczelnieniem metalowym, rozstaw styków 1,27 mm
Hermetyczne uszczelnienia szklano-metalowe, przepustnice RF/DC /Złącza wielopinowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy zastosowano szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak drutowe wiązanie złote, lutowanie i złącza itp.Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Szklano-metalowe Złącza wielopinowe |
| Impedancja | inne |
| Typ | 5 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1,01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielopinusowego, |
| Temperatura pracy | -65°C~+260°C |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru metoda wiązania drutem złotym, lutowania i złącza
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, przeciwdziałaniach elektronicznych, satelitach, pociskach, radarach i innych w dziedzinie wojskowej, awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Klasa wojskowa z pozłoceniem 1,27 µm
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoko opłacalne produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Szczegółowy obraz
Jednostka: mm
Lista produktów: Katalog-Szklano-metalowe uszczelnienia hermetyczne.pdf
| 50Ω RF jednopinusowe seria JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF jednopinusowe standardowa seria JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF jednopinusowe niestandardowa seria JM | Wybór lutowania, złącza i wiązania |
| DC jednopinusowe seria JK | Wybór lutowania i wiązania |
| DC jednopinusowe standardowa seria JK | Wybór lutowania i wiązania |
| DC jednopinusowe niestandardowa seria JK | Wybór lutowania i wiązania typu Nail Head |
|
Wielopinowe złącze seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Złączy hermetycznych ze szklanym uszczelnieniem metalowym, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając szczegóły.
