12-stykowe, 2-rzędowe hermetyczne złącza elektryczne, mały rozmiar, złote połączenia drutowe MC-2188
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 12-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | ||
| Podkreślić: | 12-stykowe hermetyczne złącza elektryczne,złącza o małym rozmiarze ze złotymi połączeniami drutowymi,złącza szklano-metalowe MC-2188 |
||

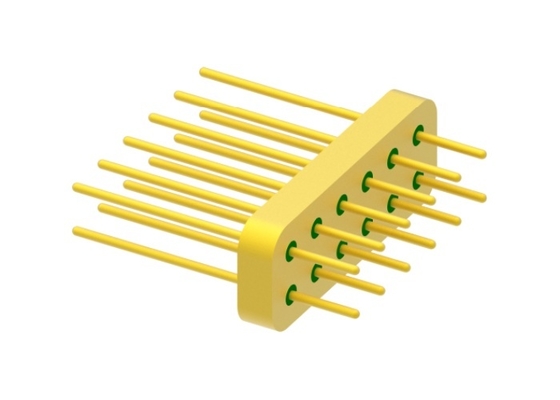

12 Złącza wielopinowe hermetyczne 2-rzędowe z powierzchnią do łączenia złotym drutem
Hermetyczne uszczelnienia szkło-metal RF/DC /Złącza wielopinowe /Złączejest również nazywaneIzolatorem szklanym. Służą one głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących pomiędzy modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są one jednym z najbardziej krytycznych elementów w komponentach uszczelniających.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane zstopu Kovar który jest spieczony w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik centralny ma różne style zakończeń, takie jak łączenie złotym drutem, lutowanie i łączenie itp.Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Szkło do metaluZłącza wielopinowe |
| Impedancja | inne |
| Typ | 12 pinów |
| Rzędy | 2 rzędy |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
7050 lub 7070 lub DM308
Zielony lub Biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie wytrzymywane | ≥300V |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielopinu, |
| Temperatura pracy | -65℃~+260℃ |

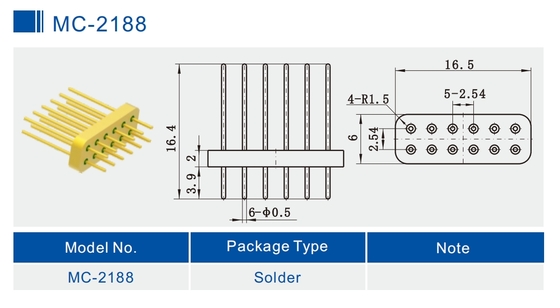

Szczegółowy obraz
Jednostka:mm
Lista produktów:
| 50Ω RF Jednoprzewodowy seria JM | Wybór lutowania, łączenia i łączenia |
| 50Ω RF Jednoprzewodowy seria JM Standard | Wybór lutowania, łączenia i łączenia |
| 50Ω RF Jednoprzewodowy seria JM Niestandardowy | Wybór lutowania, łączenia i łączenia |
| DC Jednoprzewodowy seria JK | Wybór lutowania i łączenia |
| DC Jednoprzewodowy seria JK Standard | Wybór lutowania i łączenia |
| DC Jednoprzewodowy seria JK Niestandardowy | Wybór lutowania i łączenia głowicy gwoździowej |
|
Złącze wielopinowe seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
Katalog-Szkło-do-Metal-Uszczelnienia Hermetyczne.pdf
Cechy:
- Mały rozmiar
- Lekki
- Hermetyczny
- Stabilna jakość i wysoka niezawodność
- Przewodnik wewnętrzny: łączenie złotym drutem, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w pakietach elektronicznych, przeciwdziałaniu elektronicznemu, satelitach, pociskach, radarach i innych dziedzinach wojskowych, awioniki, lotniczej i motoryzacyjnej. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
- Klasa wojskowa z pozłacaną warstwą 1,27um
- Ścisłakontrola tolerancji
- Standardowe i niestandardowe projekty do wyboru.
- Wysokaopłacalność produktów i usług
- Duże zapasy standardowych rozmiarów
- Szybka dostawa produktów niestandardowych
UWAGA:
Mamy ponad 100 000 typówHermetycznych złączy szkło-metal, jeśli używane złącze nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
