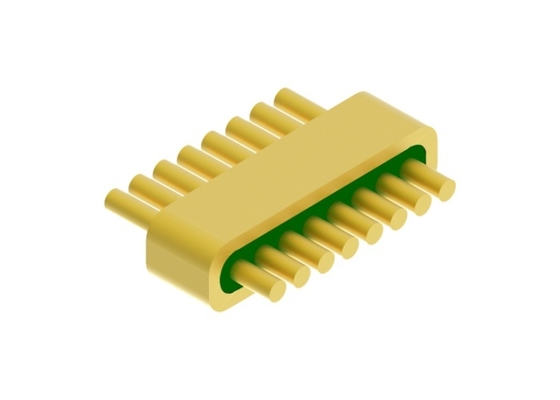

Kovar 4J29 8-Pin Header Connector Hermetic DC Straight Cut For Solder MC-1766-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | Multi-pin |
|---|---|---|---|
| Numer pin: | 8 szpilek | Materiał pin: | Kovar 4J29 |
| Materiał szklany: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certyfikat: | ROHS ISO-9001-2015 | pakiet: | Szklane uszczelki metalowe |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | łącznik hermetyczny Kovar 4J29,Złącze lutowe z głowicami o 8-pinie,łącznik prądu stałego ze szklanej do metalowej uszczelnienia |
||
8-pin hermetyczny złączowy wielostykowy prosty z pinem do lutowania
Specyfikacja MC-1766-JH:
| Nazwa produktu | Hermetyczny Prosty wielostykowy złączowy z pinem |
| Impedancja | NA |
| Typ | 8 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |

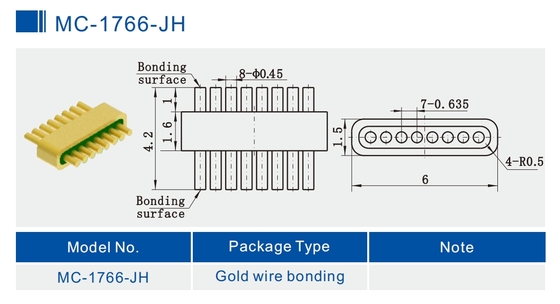

Szczegółowy obraz (mm) MC-1766-JH
Katalog-Hermetyczne uszczelnienia szkło-metal.pdf
Optymalne uszczelnienia hermetyczne-ELT.pdf
Wprowadzenie
Hermetyczne uszczelnienia RF/DC szkło-metal /Wielostykowe złączowe /Złącze nazywane również izolatorem szklanym. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w uszczelnionych zespołach.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i podporowy. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Centralny przewodnik ma różne style zakończeń, takie jak złote wiązanie drutowe, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: złote wiązanie drutowe, lutowanie i metoda złącza do wyboru
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, komercyjnym przemyśle lotniczym, satelitach, radarach i innych w awionice, przemyśle lotniczym i motoryzacyjnym. Może być używany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Produkty i usługi o wysokiej opłacalności
-Duże zapasy standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF Jednostykowe Seria JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF Jednostykowe Seria Standardowa JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF Jednostykowe Seria Niestandardowa JM | Wybór lutowania, złącza i wiązania |
| DC Jednostykowe Seria JK | Wybór lutowania i wiązania |
| DC Jednostykowe Seria Standardowa JK | Wybór lutowania i wiązania |
| DC Jednostykowe Seria Niestandardowa JK | Wybór lutowania i wiązania typu łebek |
|
Wielostykowe złączowe Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złącz szkło-metal, jeśli nie możesz znaleźć złącza, którego używasz, skontaktuj się z nami, podając szczegóły.
