Połączacze pieczętowania ze szkła do metalu o pełnym promieniu
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Podkreślić: | Złącza zegarowe ze szkła do metalu M2816,M2816 Odpowiedzi RF |
||

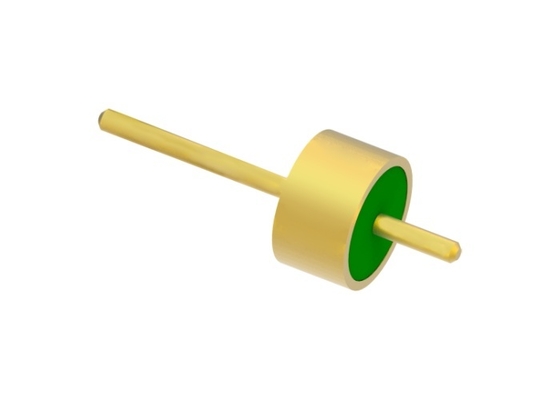

Złącza uszczelniające szkło-metal Full Radius Przepusty RF do hermetycznego pakowania
Uszczelnienie szkło-metal Full Radius jest również nazywane Izolatorem szklanym. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazu. Są one jednym z najbardziej krytycznych elementów w komponentach uszczelniających.
 |
|
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane z stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak łączenie drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i są szeroko stosowane w przemyśle produkcji elektroniki w ostatnich latach.
Specyfikacja:
| Nazwa produktu | Uszczelnienie szkło-metal Full Radius |
| Impedancja | RF |
| Typ | Pojedynczy |
| Opcje końcówki pinu | Pełny promień |
| Płyta | Pozłacany |
| Przepusty DC | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
7052 lub 7070
Zielony lub Biały
|
| VSWR | NA |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s |
| Napięcie wytrzymywane | ≥300V |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielu pinów, |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Mały rozmiar
-Lekki
-Łączenie drutem złotym, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań pakietów elektronicznych, elektronicznych środków zaradczych, pocisków, satelitów, radarów i innych w wojsku, lotnictwie, awionice, motoryzacji i innych dziedzinach. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Klasa wojskowa z pozłacaną warstwą 1,27um
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów na zamówienie
-Wysokiej jakości produkty i usługi
-Standardowy i niestandardowy projekt do wyboru.
-Klasa wojskowa z pozłacaną warstwą 1,27um
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów na zamówienie
-Wysokiej jakości produkty i usługi

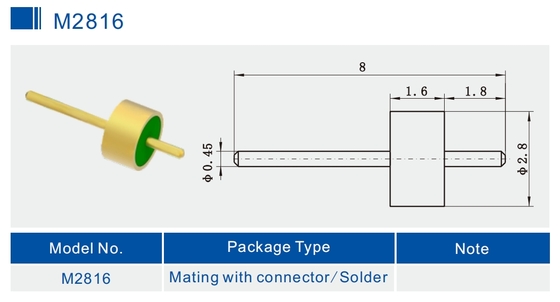

Szczegółowy obraz
Jednostka: mm
Lista produktów: Katalog-Uszczelnienia hermetyczne szkło-metal.pdf
| M2816 | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Jednopinowy seria JM Standard | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Jednopinowy seria JM Niestandardowa | Lutowanie, łączenie i wybór łączenia |
| DC Jednopinowy seria JK | Lutowanie i wybór łączenia |
| DC Jednopinowy seria JK Standard | Lutowanie i wybór łączenia |
| DC Jednopinowy seria JK Niestandardowa | Lutowanie i wybór łączenia z główką gwoździa |
|
Wielopinowy nagłówek seria JMC
|
1-9 pinów z 1-3 rzędami do wyboru |
| Wymiary niestandardowe |
Mile widziane |
UWAGA:
Mamy ponad 100 000 typów Złączy hermetycznych szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
