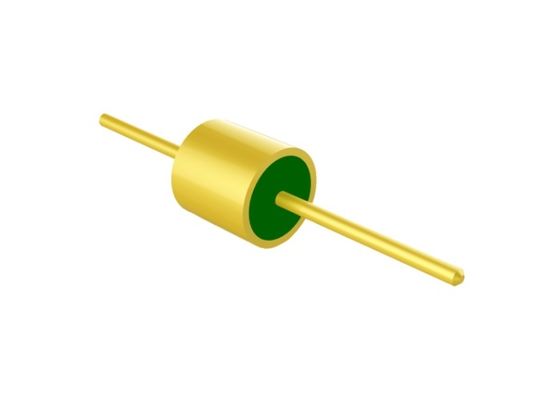

1 Pin Hermetyczny 50 Ohm Szklano-Metalowy Złącze RF Feedthru Do Niestandardowych Obudów M2520
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | Pojedynczy szpilka |
|---|---|---|---|
| Materiał pin: | Kovar 4J29 | Materiał szklany: | 7052 7070, DM308 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certyfikat: | ROHS ISO-9001-2015 |
| pakiet: | Szklane uszczelki metalowe | Bliskość: | RF 50 Ohm |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | 1 Pin Hermetyczny RF Feedthru,Złącze 50 Ohm Szklano-Metalowe,M2520 Feedthru Do Niestandardowych Obudów |
||
Jednopunktowe hermetyczne uszczelnienia szklano-metalowe 50 Ohm RF Feedthru do niestandardowych obudów

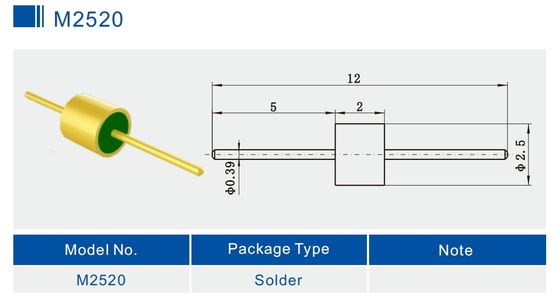

Specyfikacja M2520:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Impedancja | 50 Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | DC-18GHz |
| VSWR | 1.35 |
| Napięcie przebicia | ≥500V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |
Wprowadzenie
Hermetyczne uszczelnienia szklano-metalowe RF/DC Feedthroughs /Wielopinowe złącza /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy wykorzystuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak złote wiązanie drutowe, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru złote wiązanie drutowe, lutowanie i łączenie
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinach wojskowych, awioniki, lotnictwa i motoryzacji. Mogą być używane z produktami SMA, falowodowymi milimetrowymi.
Zalety:
-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoko efektywne kosztowo produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF Jednopunktowa seria JM | Wybór lutowania, łączenia i wiązania |
| 50Ω RF Jednopunktowa standardowa seria JM | Wybór lutowania, łączenia i wiązania |
| 50Ω RF Jednopunktowa niestandardowa seria JM | Wybór lutowania, łączenia i wiązania |
| DC Jednopunktowa seria JK | Wybór lutowania i wiązania |
| DC Jednopunktowa standardowa seria JK | Wybór lutowania i wiązania |
| DC Jednopunktowa niestandardowa seria JK | Wybór lutowania i wiązania łebkowego |
|
Wielopinowe złącze serii JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli nie możesz znaleźć potrzebnego złącza, skontaktuj się z nami, podając szczegóły.
