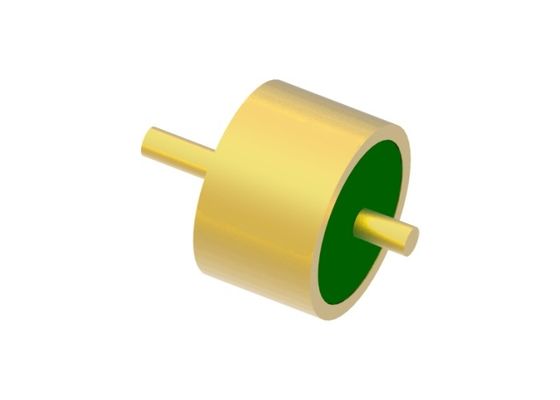

Hermetyczne uszczelnienie szklano-metalowe z pojedynczym pinem RF 50 Ohm M2516-59-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Certyfikat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Tworzywo: | Kovar 4J29 | Szpilka: | Pojedynczy szpilka |
| Szkło: | 7052 7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| pakiet: | Szklane uszczelki metalowe | Kształt: | spiekanie szkła do metalowej uszczelki Kovar |
| Nazwa handlowa: | ELT(Elite) | Rozmiar: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Pojedynczy pin RF 50 Ohm,Złącze hermetyczne szklano-metalowe,Przepust RF M2516-59-JH 50 Ohm |
||
Pojedynczy Pin 50 Ohm Hermetyczne Uszczelnienie Szkło-Metal z Powierzchnią Do Złotego Spawania Drutem
Specyfikacja M2516-59-JH:
| Nazwa produktu | Hermetyczne Uszczelnienia Szkło-Metal |
| Impedancja | 50 Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub Biały
|
| Zakres częstotliwości | DC-18GHz |
| VSWR | 1.35 |
| Napięcie przebicia | ≥500V |
|
Hermetyczność Współczynnik nieszczelności |
< 1.01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65°C~+260°C |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: złoty drut do spawania, metoda lutowania i łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w pakietach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacany 1.27um
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoko efektywne kosztowo produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

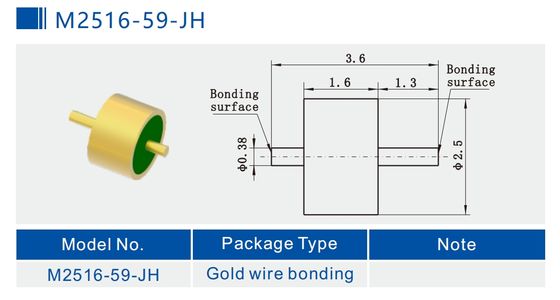

Szczegółowy obraz (mm) M2516-59-JH
Katalog-Hermetyczne Uszczelnienia Szkło-Metal.pdf
Hermetyczne Uszczelnienia Szkło-Metal RF/DC Feedthroughs /Złącza wielopinowe /Złącze jest również nazywane Izolatorem szklanym. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Szkło o niskiej stałej dielektrycznej i niskiej stratności dielektrycznej jest używane jako materiał izolacyjny i podporowy. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak złoty drut do spawania, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Lista produktów:
| 50Ω RF Jednopinowe Seria JM | Wybór lutowania, łączenia i spawania drutem |
| 50Ω RF Jednopinowe Seria Standardowa JM | Wybór lutowania, łączenia i spawania drutem |
| 50Ω RF Jednopinowe Seria Niestandardowa JM | Wybór lutowania, łączenia i spawania drutem |
| DC Jednopinowe Seria JK | Wybór lutowania i spawania drutem |
| DC Jednopinowe Seria Standardowa JK | Wybór lutowania i spawania drutem |
| DC Jednopinowe Seria Niestandardowa JK | Wybór lutowania i spawania drutem typu łebek |
|
Złącze wielopinowe Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Złączy Hermetycznych Szkło-Metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
