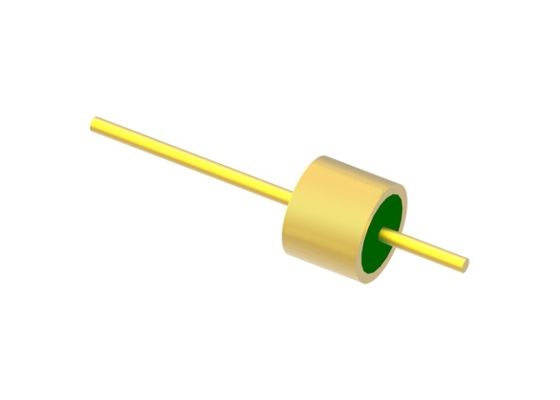

Konfigurowalny 50 Ohm RF Jednopinowe Złącze Hermetyczne Szklano-Metalowe M2016 Certyfikat RoHS ISO-9001-2015
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Certyfikat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Tworzywo: | Kovar 4J29 | Szpilka: | Pojedynczy szpilka |
| Szkło: | 7052 7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| pakiet: | Szklane uszczelki metalowe | Kształt: | spiekanie szkła do metalowej uszczelki Kovar |
| Nazwa handlowa: | ELT(Elite) | Rozmiar: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Pojedynczy pin RF 50 Ohm,Złącze hermetyczne szklano-metalowe,Certyfikowane złącze RoHS ISO-9001-2015 |
||
Jednopunktowe hermetyczne uszczelnienie szklano-metalowe RF 50 Ohm z powierzchnią do spawania drutem złotym
Specyfikacja M2016:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Impedancja | 50 Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | DC-18GHz |
| VSWR | 1.35 |
| Napięcie przebicia | ≥500V |
|
Hermetyczność Współczynnik nieszczelności |
< 1.01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65°C~+260°C |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość iwysoka niezawodność
-Przewodnik wewnętrzny: złoty drut do spawania, lutowanie i metoda połączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, falami milimetrowymi.
Zalety:
-Pozłacany 1.27um
-Ścisłakontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysokie produkty i usługi o wysokiej opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

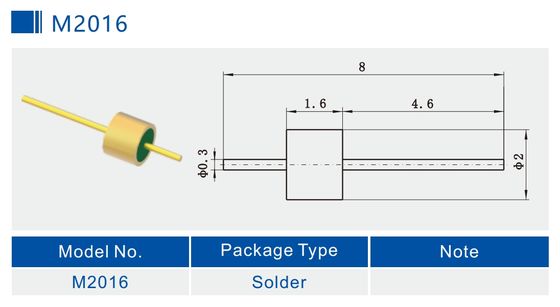

Szczegółowy obraz (mm) z M2016
Katalog-Hermetyczne uszczelnienia szklano-metalowe.pdf
Hermetyczne uszczelnienia szklano-metalowe RF/DC /Złącza wielopinowe /Złączenazywane jest równieżIzolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Szkło o niskiej stałej dielektrycznej i niskiej stratności dielektrycznej jest używane jako materiał izolacyjny i podporowy. Obudowa i przewodnik są wykonane zestopu Kovarspiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak spawanie drutem złotym, lutowanie i połączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Lista produktów:
| 50Ω RF Jednopunktowe Seria JM | Wybór lutowania, połączenia i spawania |
| 50Ω RF Jednopunktowe Standardowa Seria JM | Wybór lutowania, połączenia i spawania |
| 50Ω RF Jednopunktowe Niestandardowa Seria JM | Wybór lutowania, połączenia i spawania |
| DC Jednopunktowe Seria JK | Wybór lutowania i spawania |
| DC Jednopunktowe Standardowa Seria JK | Wybór lutowania i spawania |
| DC Jednopunktowe Niestandardowa Seria JK | Wybór lutowania i spawania z łebkiem |
|
Złącze wielopinowe Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Złączy hermetycznych szklano-metalowych,jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając szczegóły.
