11.9GHz~18GHz WR62 do SMA Kobieta Pod kątem prawym Przewodnik fal do adaptera koaksalnego SMA/BJ140-KF15

11.9GHz~18GHz WR62 do SMA żeńskiego kątowego adaptera falowodu do koncentrycznego

Częstotliwość adapterów falowód-koncentryk przetwarzane przez Elite Electronic (ELT) obejmują 5.4GHz-110GHz. Dzięki wysokiej niezawodności, małym rozmiarom i doskonałej wydajności, są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych. Falowód posiada standardowe prostokątne i dwugrzebieniowe falowody, a niestandardowe falowody mogą być dostosowane do wymagań użytkownika. Interfejs połączenia koncentrycznego obejmuje N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 i mikropaskowe. Adaptery falowód-koncentryk dzielą się na dwa typy: z bocznym i kątowym wyprowadzeniem z orientacji interfejsu. Wśród nich typ wyprowadzenia RA może być również używany jako struktura dużej mocy.



Zalety:

-Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.

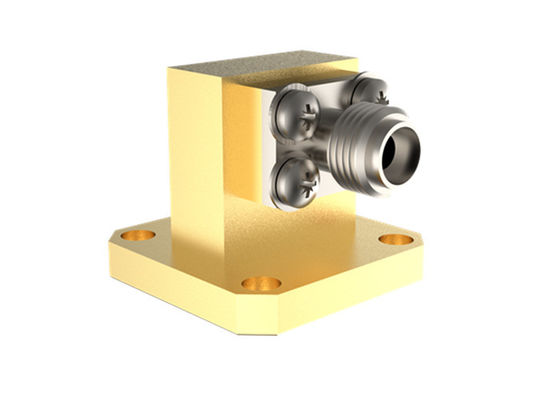

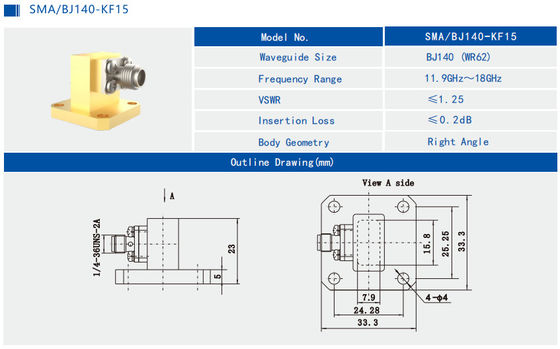

Rysunek poglądowy i zdjęcia WR62 do SMA żeńskiego adaptera falowodu do koncentrycznego SMA/BJ140-KF15:



Powiązane SMA żeńskie Adaptery falowodu do koncentrycznego firmy Elite Electronic.

Numer modelu	Opis	Uwaga
SMA/BJ100-KFE2	WR90 do SMA żeńskich kątowych adapterów	8.2GHz~12.5GHz
SMA/BJ100-KF6	WR90 do SMA żeńskich kątowych adapterów	8.2GHz~12.5GHz
SMA/BJ120-KFE	WR75 do SMA żeńskich adapterów z bocznym wyprowadzeniem	9.84GHz~15GHz
SMA/BJ120-KF6	WR75 do SMA żeńskich kątowych adapterów	9.84GHz~15GHz
SMA/BJ140-KFE	WR62 do SMA żeńskich adapterów z bocznym wyprowadzeniem	11.9GHz~18GHz
SMA/BJ180-KFE5	WR51 do SMA żeńskich adapterów z bocznym wyprowadzeniem	14.5GHz~22GHz
SMA/BJ180-KF2	WR51 do SMA żeńskich kątowych adapterów	14.5GHz~22GHz









Odniesienia krzyżowe standardów falowodów
