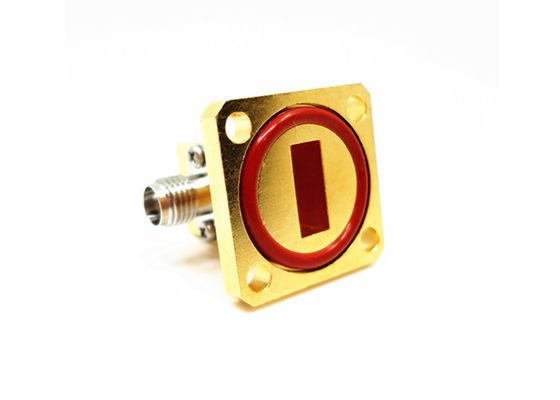

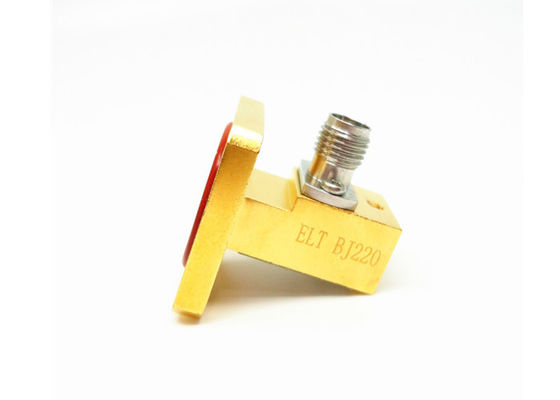

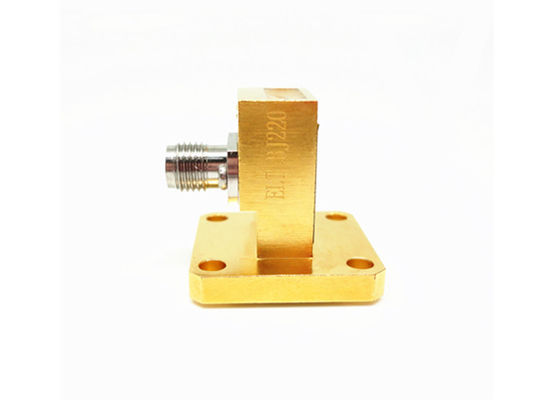

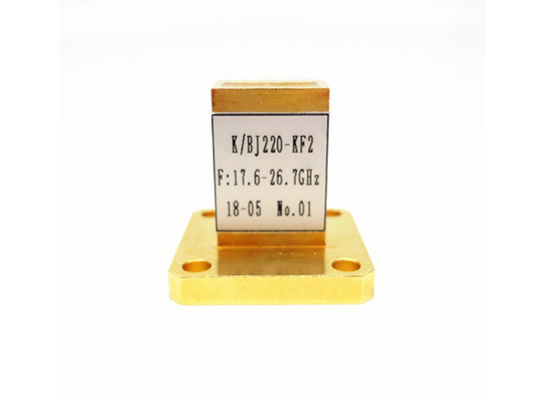

Adapter falowodu falowodu WR42 BJ220 K 2,92 mm z kwadratową pokrywą i rowkowanym kołnierzem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód do adapterów koncentrycznych | Tworzywo: | Złącze mosiężne |
|---|---|---|---|
| Zakres częstotliwości: | 170,6-26,7 GHz | Złącze: | 2,92 mm (typ K) |
| VSWR: | 1.25 | Impedancja: | 50 omów |
| Rozmiar falowodu: | WR42 | Styl ciała: | Prosty kąt |
| Podkreślić: | Adapter falowodu WR42 do koncentrycznego,Adapter falowodu 17.6-26.7GHz,Adapter z rowkowanym kołnierzem 2 |
||
Adapter falowy WR42 K 2.92mm do koncentrycznego z kwadratową pokrywą z rowkowanym kołnierzem
Adapter falowy do koncentrycznego wyprodukowane przez Xi'an Elite Electronic Industrial Co., Ltd. są podzielone na dwie konstrukcje: pod kątem prostym i z końcowym wyprowadzeniem. Dla koncentrycznego końca adapterów falowych możemy dostarczyć typ N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP i wiele innych typów. Ich częstotliwości mieszczą się w zakresie od 6.5 GHz do 50 GHz. Nasze modele falowodów mieszczą się w zakresie od BJ84 do BJ400 (wr112-wr22).
Dodatkowo możemy zaoferować niestandardowe koncentryczne adaptery falowodowe zgodnie ze specjalnymi wymaganiami klientów.
Specyfikacja:
| Nazwa produktu | Adaptery falowe do koncentrycznych |
| Typ koncentryczny | 2.92mm (typ K) |
| Rozmiar falowodu | WR42 |
| Styl obudowy | Pod kątem prostym |
| Zakres częstotliwości | 17.6-26.7GHz |
| Impedancja | 50 Ohm |
| VSWR | 1.25 |
Katalog - Adaptery falowe do koncentrycznych.pdf
Zalety:
-Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.
Szczegółowy rysunek:
Lista adapterów falowych do 2.92mm (typ K) koncentrycznych:
| Numer modelu | Opis | Uwaga |
| K/BJ220-KF2 | Adaptery falowodowe WR42 do K (2.92mm) żeńskie pod kątem prostym | BJ220=WR42 |
| K/BJ220-KF1 | Adaptery falowodowe WR42 do K (2.92mm) żeńskie z końcowym wyprowadzeniem | K=żeński |
| K/BJ260-KF | Adaptery falowodowe WR34 do K (2.92mm) żeńskie pod kątem prostym | BJ260=WR34 |
| K/BJ260-KF1 | Adaptery falowodowe WR34 do K (2.92mm) żeńskie z końcowym wyprowadzeniem | |
| K/BJ320-KF | Adaptery falowodowe WR28 do K (2.92mm) żeńskie pod kątem prostym | BJ320=WR28 |
| K/BJ320-KF1 | Adaptery falowodowe WR28 do K (2.92mm) żeńskie z końcowym wyprowadzeniem | |
| K/BJ320-JF1 | Adaptery falowodowe WR28 do K (2.92mm) męskie z końcowym wyprowadzeniem | J=męski |
| K/BJ400-KF1 | Adaptery falowodowe WR22 do K (2.92mm) żeńskie z końcowym wyprowadzeniem | BJ400=WR22 |
| K/24JS18000-KF | Adaptery falowodowe WR24JS18000 do K (2.92mm) żeńskie z końcowym wyprowadzeniem |
Odnośniki do standardów falowodowych
| Standardy chińskie | Standardy międzynarodowe | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
UWAGA:
Mamy ponad 10 000 typów Adapterów falowych do koncentrycznych do wyboru, jeśli adaptera, którego używasz, nie ma na liście, skontaktuj się z nami, podając szczegóły. Wymiary ODM są mile widziane.
