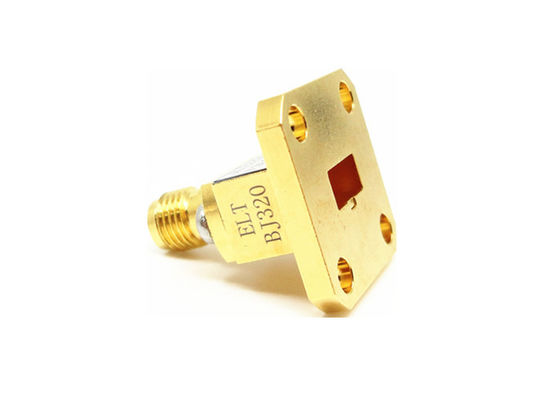

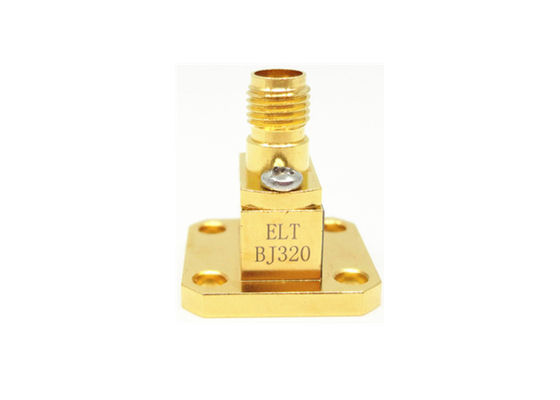

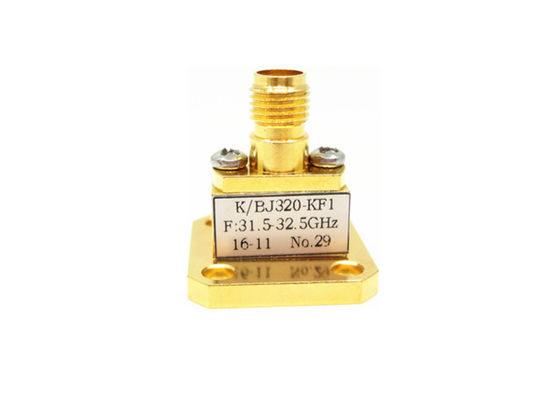

Adapter falowodu do koncentrycznego WR28 BJ320 K 2,92 mm z żeńskim złączem końcowym 26,4 GHz ~ 40 GHz K/BJ320-KF1
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód do adapterów koncentrycznych | Tworzywo: | Złącze mosiężne |
|---|---|---|---|
| Zakres częstotliwości: | 26,4–40 GHz | Złącze: | 2,92 mm (typ K) |
| VSWR: | 1.25 | Impedancja: | 50 omów |
| Rozmiar falowodu: | WR28 | Styl ciała: | Prosty kąt |
| Podkreślić: | Adapter falowodu WR28 na kabel koncentryczny,Adapter końcowy BJ320 2,92 mm z żeńskim złączem |
||
Adapter falowy do koncentrycznego typu K 2,92 mm z końcówką

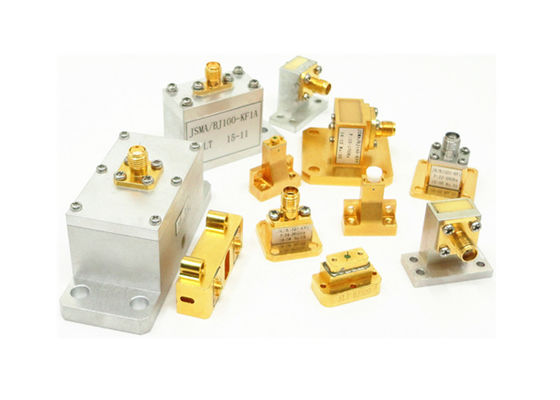

Adapter falowy do koncentrycznego wyprodukowane przez Xi'an Elite Electronic Industrial Co., Ltd. są podzielone na dwie konstrukcje: pod kątem prostym i końcówkę. Dla koncentrycznego końca adapterów falowych możemy dostarczyć typ N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP i wiele innych typów. Ich częstotliwości mieszczą się w zakresie od 6,5 GHz do 50 GHz. Nasze modele falowodów mieszczą się w zakresie od BJ84 do BJ400 (wr112-wr22).
Dodatkowo możemy zaoferować niestandardowe koncentryczne adaptery falowe zgodnie ze specjalnymi wymaganiami klientów.
Katalog - Adaptery falowe do koncentrycznych.pdf
Specyfikacja:
| Nazwa produktu | Adaptery falowe do koncentrycznych |
| Typ koncentryczny | 2,92 mm (typ K) |
| Rozmiar falowodu | WR28 |
| Styl obudowy | Końcówka |
| Zakres częstotliwości | 26,4-40,0 GHz |
| Impedancja | 50 Ohm |
| VSWR | 1,25 |
Zalety:
-Nasze adaptery falowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.
Szczegółowy rysunek (mm):
Lista adapterów falowych do 2,92 mm (typ K) koncentrycznych:
| Numer modelu | Opis | Uwaga |
| K/BJ220-KF2 | Adaptery falowe WR42 do K (2,92 mm) żeńskie pod kątem prostym | BJ220=WR42 |
| K/BJ220-KF1 | Adaptery falowe WR42 do K (2,92 mm) żeńskie z końcówką | K=żeński |
| K/BJ260-KF | Adaptery falowe WR34 do K (2,92 mm) żeńskie pod kątem prostym | BJ260=WR34 |
| K/BJ260-KF1 | Adaptery falowe WR34 do K (2,92 mm) żeńskie z końcówką | |
| K/BJ320-KF | Adaptery falowe WR28 do K (2,92 mm) żeńskie pod kątem prostym | BJ320=WR28 |
| K/BJ320-KF1 | Adaptery falowe WR28 do K (2,92 mm) żeńskie z końcówką | |
| K/BJ320-JF1 | Adaptery falowe WR28 do K (2,92 mm) męskie z końcówką | J=męski |
| K/BJ400-KF1 | Adaptery falowe WR22 do K (2,92 mm) żeńskie z końcówką | BJ400=WR22 |
| K/24JS18000-KF | Adaptery falowe WR24JS18000 do K (2,92 mm) żeńskie z końcówką |
Odnośniki standardów falowodów
| Standardy chińskie | Standardy międzynarodowe | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
UWAGA:
Mamy ponad 10 000 typów Adapterów falowych do koncentrycznych do wyboru, jeśli adaptera, którego używasz, nie ma na liście, skontaktuj się z nami, podając szczegóły. Wymiary ODM są mile widziane.
