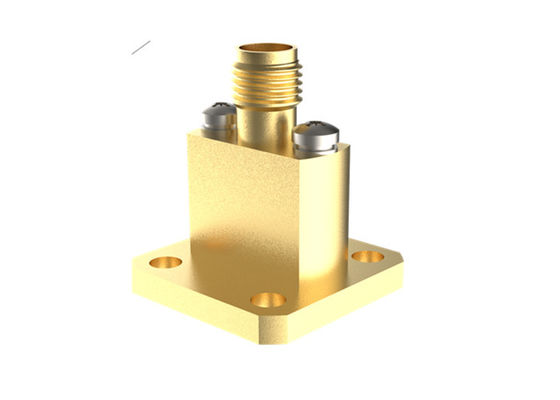

Adapter falowowodowy WR28 do 2.92mm BJ320 26.4GHz~40GHz K/BJ320-KFE9

Duży Obraz : Adapter falowowodowy WR28 do 2.92mm BJ320 26.4GHz~40GHz K/BJ320-KFE9 Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO 9001:2015, ISO 14001:2015
Numer modelu:	K/BJ320-KFE9

Zapłata:

Minimalne zamówienie:	5 szt
Cena:	Zbywalny
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, akredytywa, karta kredytowa, PayPal
Możliwość Supply:	10 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	WR28 Waveguide do adapterów koncentrycznych	Tworzywo:	Mosiądz
Zakres częstotliwości:	260,4 GHz-40 GHz	Złącze:	K2,92 mm
VSWR:	1.35	Impedancja:	50 omów
Rozmiar falowodu:	WR28,BJ320	Styl ciała:	Zakończ uruchamianie
Podkreślić:	Adapter falowowodowy WR28 do 2.92mm , Adapter BJ320 do K z końcówką startową , Adapter falowodu do koncentrycznego 26

Przewód falowodu WR28 BJ320 do złącza żeńskiego K2.92mm Adapter falowodu do koncentrycznego 26.4GHz~40GHz

Częstotliwość adapterów falowodu do koncentrycznego przetwarzane przez Elite Electronic (ELT) obejmuje 5.4GHz-110GHz. Dzięki wysokiej niezawodności, małym rozmiarom i doskonałej wydajności, jest szeroko stosowany w pomiarach mikrofalowych i urządzeniach fal milimetrowych. Falowód posiada standardowe falowody prostokątne i dwuzłączowe, a niestandardowe falowody mogą być wykonane na zamówienie zgodnie z wymaganiami użytkownika. Interfejs połączenia koncentrycznego obejmuje N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 i mikropaskowe. Adaptery falowodu do koncentrycznego dzielą się na dwa typy: typu "end launch" (wyprowadzenie końcowe) i "right angle launch" (wyprowadzenie pod kątem prostym) ze względu na orientację interfejsu. Wśród nich typ "RA launch" może być również używany jako struktura wysokiej mocy.

Specyfikacja K/BJ320-KFE9:

Nazwa produktu	Adaptery falowodu WR28 do koncentrycznego K2.92mm
Numer modelu	K/BJ320-KFE9
Typ koncentryczny	K2.92mm
Rozmiar falowodu	WR28 (BJ320)
Styl obudowy	Wyprowadzenie końcowe
Zakres częstotliwości	26.4-40GHz
Impedancja	50 Ohm
VSWR	1.30

Zalety:

-Nasze adaptery falowodu charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością, co sprawia, że są szeroko stosowane w urządzeniach do pomiarów mikrofalowych i fal milimetrowych.

Rysunek obrysu i zdjęcia Adaptera falowodu WR28 BJ320 do koncentrycznego 2.92mm żeńskiego 2K/BJ320-KFE9:

Lista Adapterów falowodu do koncentrycznego 2.92mm:

Numer modelu	Opis	Uwaga
K/BJ320-KF22	Adaptery falowodu WR28(BJ320) do 2.92mm żeńskie pod kątem prostym
K/BJ320-KFE9	Adaptery falowodu WR28(BJ320) do 2.92mm żeńskie z wyprowadzeniem końcowym	BJ320=WR28
Typ niestandardowy	Dostępne są niestandardowe rozmiary

Adapter falowowodowy WR28 do 2.92mm BJ320 26.4GHz~40GHz K/BJ320-KFE9

Odnośniki standardów falowodów

Standard chiński	Standard międzynarodowy	Zakres częstotliwości (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110

Waveguide to Coax Adapter-ELT 2024.pdf

UWAGA:
Posiadamy ponad 1000 typów Adapterów falowodu do koncentrycznego do wyboru, jeśli adaptera, którego szukasz, nie ma na liście, skontaktuj się z nami, podając szczegóły. Wymiary ODM są mile widziane.
