Wysokiej wydajności przewodnik fal do 2,92 mm typu Side Feed Koaksjalny Adapter BJ220
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Adapter falowodu koncentrycznego RF 2.92 | Moc fali ciągłej: | 2W |
|---|---|---|---|
| Częstotliwość: | (187,5/a) GHz ~ (285,7/a) GHz | Rezystancja izolacji: | ≥5000MΩ |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Znamionowy zakres temperatur przechowywania Temperatura: | -55°C~+100°C | Zakres temperatury pracy: | -65°C~+125°C |
| Podkreślić: | BJ220 Adapter przewodzący falami,Wysokiej wydajności adapter przewodnika fal,2.92mm Adapter przewodnika fal |
||

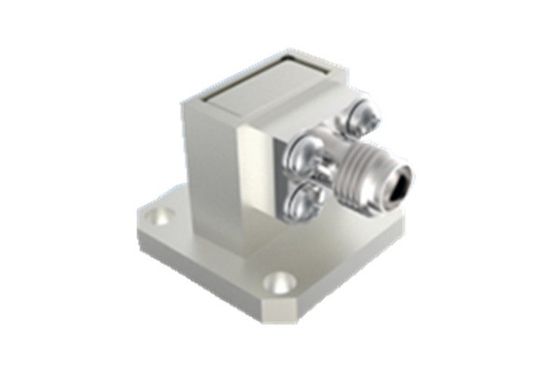

Wysokiej wydajności przewodnik fal do 2,92 mm typu Side Feed Koaksjalny Adapter BJ220
Nasza firma specjalizuje się w produkcji konwerterów o układzie koaksjalnym dla statków kosmicznych, które są dostępne w dwóch różnych konfiguracjach konstrukcyjnych: bezpośrednio napędzanych i bocznych.Przetworniki te spełniają szeroki zakres częstotliwości od 5.3 GHz do 110 GHz.
Prostokątne porty przewodników fal oferowane na końcu przewodników fal obejmują różne rozmiary, w tym BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 i BJ900.Po stronie koaksjalnej, interfejsy są kompatybilne między innymi z serią SMA, serią 2,92 mm, serią 2,4 mm i serią 1,85 mm.każdy model jest starannie zaprojektowany w celu obsługi całej szerokości pasma odpowiedniego typu przewodnika fal.
Główne cechy naszych konwerterów przewodników fal to ich solidna konstrukcja, kompaktowe wymiary zewnętrzne, wyjątkowa wydajność elektryczna w połączeniu z wysoką spójnością,i konstrukcja o lekkiej masie (≤ 20 g)Atrybuty te sprawiają, że są bardzo faworyzowane w różnych zastosowaniach statków kosmicznych, zapewniając optymalną łączność i wydajność w wymagających środowiskach lotniczych i kosmicznych.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Główne parametry | |||
| Moc fal ciągłych | 2W | ||
| Zakres częstotliwości | (187.5/a) GHz~(285.7/a) GHz,a to wymiary długiej strony przewodu falnego | ||
| Zakres temperatury pracy | -65°C~+125°C | ||
| Odporność na izolację | ≥ 5000MΩ | ||
| Pozostałe | |||
| Gęstość powłoki | Grubość warstwy złota na styku środkowym ≥ 1,27 μm | ||
| Pórkowość nakładki | Kwas azotowy rozcieńczony | W przejrzystym pojemniku o wadze właściwej 1,316 (temperatura 25°C±3°C), 30 s | |
| Tlenek azotowy stężony | Koncentracja 68% czystego analitycznie w pojemniku w temperaturze 25°C±3°C,20min | ||
| Wskaźnik temperatury magazynowania | -55°C~+100°C | ||

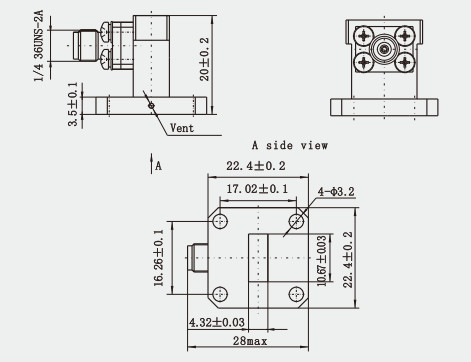

Rysunek:(mm)
Charakterystyka:
1Szeroka przepustowość: Przewodnik fal do 2,92 przekształcacze koaksjalne obsługują szeroki zakres częstotliwości, co sprawia, że są dostosowalne do szerokiej gamy zastosowań mikrofalowych i fal milimetrowych.
2Niska strata wstawiania: Konwertory te są zaprojektowane w celu optymalizacji ścieżki transmisji sygnału i zmniejszenia strat energii, co zmniejsza straty wstawiania i poprawia ogólną wydajność systemu.
3. Niski VSWR: VSWR (standing wave ratio) jest ważną miarą stopnia odbicia sygnału.który wskazuje, że jest mniej odblaskowy w zakresie częstotliwości pracy, i jest w stanie skutecznie konwertować sygnały z jednego typu linii przesyłowej na inny bez wprowadzania nadmiernego zakłócenia lub zniekształcenia.
4Kompaktowy: stosunkowo małe rozmiary łącznika koaksjalnego 2,92 mm sprawiają, że jest przydatny w aplikacjach ograniczonych przestrzenią, takich jak sprzęt lotniczy i przenośny sprzęt komunikacyjny.
Zastosowanie:
Komunikacja satelitarna: W systemach łączności satelitarnej, 2.92 przekształcacze koaksjalnych przewodników fal wykorzystuje się do konwersji sygnałów koaksjalnych ze stacji naziemnych na sygnały nadające się do transmisji przez przewodniki fal w celu efektywnej komunikacji ze satelitami.
Systemy radarowe:ten przetwornik służy do podłączenia portów koaksjalnych nadajników i odbiorników radarowych do portów przewodników fal systemu antenowego w celu zapewnienia efektywnej transmisji sygnałów radarowych.
Komunikacja bezprzewodowa: W stacjach bazowych komunikacji bezprzewodowej, 2.92 przekształcacze koaksjalnych przewodników fal wykorzystywane są do konwersji sygnałów koaksjalnych wewnątrz stacji bazowej na sygnały przesyłowe odpowiednie do zewnętrznych systemów przewodników fal antenowych.
Tłumaczenie DeepL.com (darmowa wersja)
