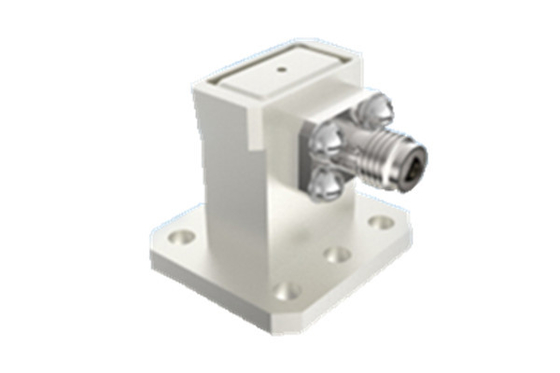

Wysokiej wydajności przewodnik fal do 2,92 typu Side Feed Coaxial Adapter BJ180
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Adapter falowodu koncentrycznego RF 2.92 | Moc fali ciągłej: | 2W |
|---|---|---|---|
| Częstotliwość: | (187,5/a) GHz ~ (285,7/a) GHz | Rezystancja izolacji: | ≥5000MΩ |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Znamionowy zakres temperatur przechowywania Temperatura: | -55°C~+100°C | Zakres temperatury pracy: | -65°C~+125°C |
| Podkreślić: | BJ180 Adapter koaksjalny z zasilaczem bocznym,Wysokiej wydajności adapter koaksjalny z zasilaczem bocznym,2.92 Rodzaj Adaptora koaksjalnego zasilacza bocznego |
||
Wysokiej wydajności przewodnik fal do 2,90 typu Side Feed Coaxial Adapter BJ180
Spółka produkuje przekształcacze prowadzących fal koaksjalnych do statków kosmicznych, które podzielone są na dwa rodzaje konstrukcyjne: bezpośrednie i boczne.
Konwertery przewodników fal koaksjalnych do statków kosmicznych są podzielone na bezpośrednio i bocznie zasilające, z zakresem częstotliwości od 5,3 GHz do 110 GHz.
prostokątne porty przewodników fal na końcu przewodników fal to BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,koaksjalny interfejs końcowy interfejs z serią SMAKażdy produkt z portem przewodnika fali obejmuje całą szerokość pasma przewodnika fali.
Każdy rodzaj produktu z portem przewodnika fali obejmuje pełną szerokość pasmową przewodnika fali, a produkty mają niezawodną strukturę, małe wymiary zewnętrzne, doskonałą wydajność elektryczną i spójność.i lekkiej wagi (≤ 20 g), itp. Są szeroko stosowane w różnych rodzajach statków kosmicznych.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Główne parametry | |||
| Moc fal ciągłych | 2W | ||
| Zakres częstotliwości | (187.5/a) GHz~(285.7/a) GHz,a to wymiary długiej strony przewodu falnego | ||
| Zakres temperatury pracy | -65°C~+125°C | ||
| Odporność na izolację | ≥ 5000MΩ | ||
| Pozostałe | |||
| Gęstość powłoki | Grubość warstwy złota na styku środkowym ≥ 1,27 μm | ||
| Pórkowość nakładki | Kwas azotowy rozcieńczony | W przejrzystym pojemniku o wadze właściwej 1,316 (temperatura 25°C±3°C), 30 s | |
| Tlenek azotowy stężony | Koncentracja 68% czystego analitycznie w pojemniku w temperaturze 25°C±3°C,20min | ||
| Wskaźnik temperatury magazynowania | -55°C~+100°C | ||

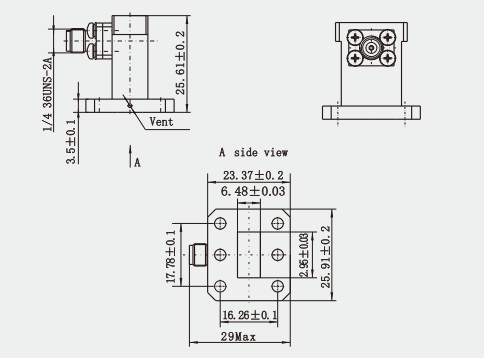

Rysunek:(mm)
Charakterystyka:
1. Wysokiej wydajności konwersja energii: Konstrukcja konwersora koaksjalnego przewodnika fali opiera się na różnicach w charakterystyce rozprzestrzeniania się fal elektromagnetycznych w różnych mediach przesyłowych,i realizuje wysokowydajne przekształcanie energii między przewodnikiem fali a linią koaksjalną poprzez racjonalne projektowanie konstrukcyjne i wybór parametrów.
2Szeroka przepustowość: konwerter koaksjalny przewodnika fali ma szeroką przepustowość, która może pokrywać zakres częstotliwości od prądu stałego do pasma fal milimetrowych i nawet wyższych.
3Niska strata wstawiania: konwertery koaksjalne prowadzące falę mają niską stratę wstawiania podczas procesu konwersji, co oznacza, że sygnał traci mniej energii podczas procesu konwersji,pomaga utrzymać integralność i moc sygnału.
4. Niski VSWR: VSWR jest miarą stopnia dopasowania linii przesyłowych.który wskazuje na dobrą sprawność dopasowania i zmniejsza odbicie sygnału i jego zniekształcenie.
5.Różne konstrukcje: Przetworniki koaksjalne o przewodniku fali mają różne konstrukcje, takie jak ortogonalny przekształcacz koaksjalny o przewodniku fali 90° i zakończony przekształcacz koaksjalny o przewodniku fali 180°,które mogą być wybrane zgodnie z różnymi wymaganiami aplikacji.
Zastosowanie:
1. Sprzęt i systemy mikrofalowe: W sprzęcie mikrofalowym, przekształcacze koaksialne prowadzące falą są używane do łączenia różnych linii przesyłowych, takich jak linie koaksialne i rurki prowadzące falą,dla efektywnej transmisji sygnałuJest szeroko stosowany w różnych systemach mikrofalowych, takich jak anteny, nadajniki, odbiorniki i urządzenia końcowe nośne.
2System radarowy: w systemie radarowym konwerter koaksjalny przewodnika fali jest niezbędnym pasywnym urządzeniem konwersyjnym używanym do łączenia różnych części radaru w celu zapewnienia stabilnej transmisji sygnału.
3Komunikacja satelitarna: konwertery koaksjalne prowadzone falą są również stosowane w dziedzinie komunikacji satelitarnej,zwłaszcza gdy konieczne jest połączenie linii koaksjalnej stacji naziemnej z systemem przewodnika fal na satelitę.
Katalog produktów:
1.85 serii
2.4serii
2.92serii
SMAserii
Seria SMP
Seria SMPM
Produkty izolacyjne ze szkła
Adapter wiodący falą koaksjalną
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
