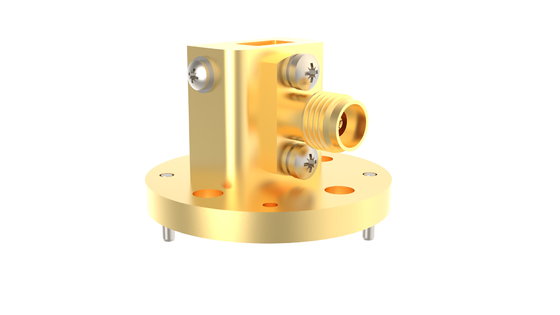

WR22 BJ400 do 2,4 mm Kobieta Przewodnik fal do adaptera koaksalnego 32,9GHz~50GHz Prawy kąt 2,4-BJ400-KF4
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | WR22 Falowód do adapterów koncentrycznych | Materiał: | Mosiądz |
|---|---|---|---|
| Zakres częstotliwości: | 320,9-50 GHz | Złącze: | 2,4 mm |
| VSWR: | 1.35 | Impedancja: | 50 omów |
| Rozmiar falowodu: | WR22, BJ400 | Budowa ciała: | Prosty kąt |
| Podkreślić: | Przewodnik fal pod kątem prawym do adaptera koaksów,32.9GHz ~ 50GHz Przewodnik fal do adaptera koaksów,2.4mm Przewodnik fal do adaptera koaksalnego |
||
WR22 BJ400 Do 2,4 mm Kobieta Przewodnik fali do adaptera koaksalnego 32,9GHz ~ 50GHz Rygły kąt
Częstotliwośćo pojemności nieprzekraczającej 10 Wprzetwarzane przezElite Electronic(ELT) pokrycie5.4 GHz-110 GHzZ wysoką niezawodnością, małym rozmiarem i doskonałą wydajnością jest szeroko stosowany w urządzeniach do pomiaru mikrofalowych i fal milimetrowych.standardowe prostokątne i podwójne przewodniki fal, a nie standardowe przewodniki fal mogą być dostosowywane zgodnie z wymaganiami użytkownika.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 i mikrostrypu. Adaptory wiodące fale do koaksów są podzielone na dwa rodzaje: końcowe uruchamianie i uruchamianie pod kątem prostym z orientacji interfejsu.konstrukcja o dużej mocy.
Specyfikacja2.4/BJ400-KF4:
| Nazwa produktu | WR22 Przewodnik fal do 2,4 mm adapterów koaksjalnych typu prawego kąta |
| Model nr. | 2.4/BJ400-KF4 |
| Rodzaj koaksjalny | 20,4 mm |
| Wielkość przewodnika fal | WR22 (BJ400) |
| Styl ciała | Kąt prosty |
| Zakres częstotliwości | 320,9-50 GHz |
| Impedancja SMA | 50 ohm |
| VSWR | 1.35 |
Zalety:
-Nasze adaptery wiodące falą mają wysoką niezawodność, miniaturowy rozmiar i doskonałą wydajność, co sprawia, że są szeroko stosowane w urządzeniach do pomiaru fal mikrofalowych i fal milimetrowych itp.
Rysunek zarysu i zdjęciaWR22 BJ400 do 2,4 mm kobiecy przewodnik fal do adaptera koaksalnego2.4/BJ400-KF4:
WykazPrzewodnik fal do 2,4 mm adapterów koaksjalnych:
| Numer modelu | Opis | Uwaga: |
| 2.4/BJ400-KF4 | WR22 ((BJ400) do 2,4 mm kobiecych adapterów pod kątem prostym | |
| 2.4/BJ400-KFE5 | WR22 ((BJ400) do 2,4 mm adapterów startowych z końcówki kobiecej | BJ400=WR22 |
| 2.4/BJ400-KF | WR22 ((BJ400) do 2,4 mm kobiecych adapterów pod kątem prostym | |
| Wybór typu | Dostosowane rozmiary są akceptowane |
Odniesienia krzyżowe do norm przewodników fal
| Standardy chińskie | Standardy międzynarodowe | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20 do 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
UWAGA:
Mamy ponad 1000 rodzajówPrzewodnik fal do adapterów koaksjalnychJeśli nie znajdziesz używanego adaptera, skontaktuj się z nami podając swoje dane.Wspaniale przyjmujemy wymiar ODM.
