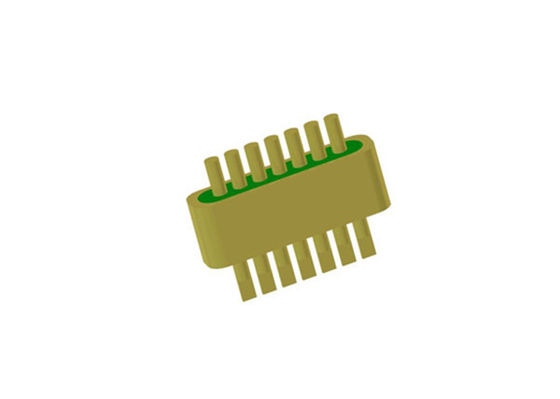

Złącze hermetyczne DC z 7 pinami o średnicy 0,45 mm, złote połączenie drutowe, powierzchnia JMC-1946-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | Multi-pin |
|---|---|---|---|
| Numer pin: | 7 pinów | Materiał pin: | Kovar 4J29 |
| Materiał szklany: | 7052 7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certyfikat: | ROHS ISO-9001-2015 | pakiet: | Szklane uszczelki metalowe |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Złącze hermetyczne 7 pinów o średnicy 0,45 mm,Złącze DC ze złotym połączeniem drutowym |
||
Złącze hermetyczne DC z wieloma pinami, złoty drut do wiązania powierzchni
Specyfikacja JMC-1946-JH:
| Nazwa produktu | Hermetyczne złącze wielopinowe |
| Impedancja | NA |
| Typ | 7 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65°C~+260°C |
Wprowadzenie
Hermetyczne uszczelnienia szklano-metalowe RF/DC /Złącza wielopinowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i podporowy. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Centralny przewodnik ma różne style zakończeń, takie jak wiązanie drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, o wysokiej niezawodności i są szeroko stosowane w przemyśle elektronicznym w ostatnich latach.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru wiązanie drutem złotym, lutowanie i łączenie
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w lotnictwie, kosmonautyce i motoryzacji. Może być używany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1,27 µm
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoka opłacalność produktów i usług
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF jednopunktowe seria JM | Wybór lutowania, łączenia i wiązania |
| 50Ω RF jednopunktowe seria standardowa JM | Wybór lutowania, łączenia i wiązania |
| 50Ω RF jednopunktowe seria niestandardowa JM | Wybór lutowania, łączenia i wiązania |
| DC jednopunktowe seria JK | Wybór lutowania i wiązania |
| DC jednopunktowe seria standardowa JK | Wybór lutowania i wiązania |
| DC jednopunktowe seria niestandardowa JK | Wybór lutowania i wiązania łebkowego |
|
Złącze wielopinowe seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając szczegóły.
