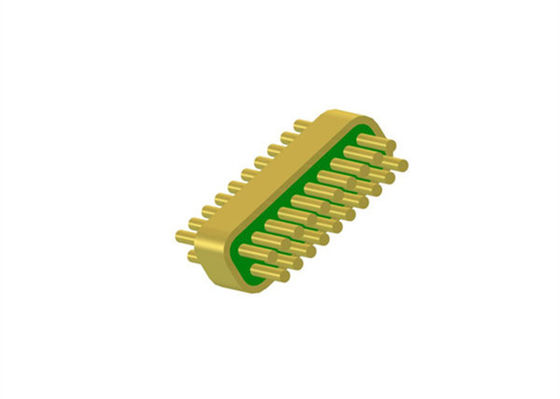

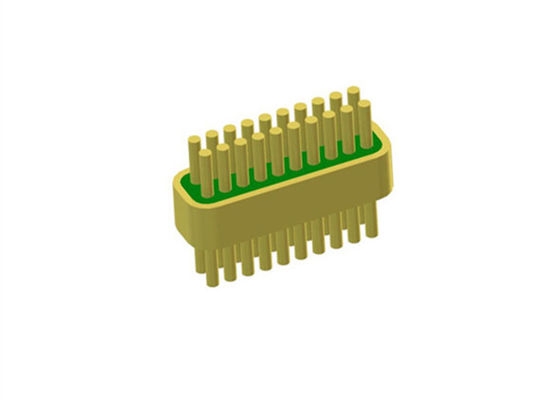

Głowica hermetyczna 20 pinów w 2 rzędach ze złotym drutem do bondingowania JMC-1718-JH o średnicy 0,4 mm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | Multi-pin |
|---|---|---|---|
| Numer pin: | 20 pinów | Materiał pin: | Kovar 4J29 |
| Materiał szklany: | 7052 7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certyfikat: | ROHS ISO-9001-2015 | pakiet: | Szklane uszczelki metalowe |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Głowica hermetyczna 20 pinów 0,4 mm,Złącze szkło-metal 2 rzędy |
||
Głowica hermetyczna z 20 pinami w 2 rzędach i powierzchnią do napawania złotym drutem o średnicy 0,4 mm
Specyfikacja JMC-1718-JH:
| Nazwa produktu | Hermetyczna głowica wielopinowa z łebkiem |
| Impedancja | NA |
| Typ | 20 pinów |
| Rzędy | 2 rzędy |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Szybkość wycieku |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65°C~+260°C |
Wprowadzenie
Hermetyczne uszczelnienia szklano-metalowe RF/DC /Głowice wielopinowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak napawanie złotym drutem, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru napawanie złotym drutem, lutowanie i łączenie
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1,27 µm
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru
-Wysoka wydajność kosztowa produktów i usług
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF jednopunktowe JM Series | Wybór lutowania, łączenia i napawania |
| 50Ω RF jednopunktowe JM Standard Series | Wybór lutowania, łączenia i napawania |
| 50Ω RF jednopunktowe JM Non-Standard Series | Wybór lutowania, łączenia i napawania |
| DC jednopunktowe JK Series | Wybór lutowania i napawania |
| DC jednopunktowe JK Standard Series | Wybór lutowania i napawania |
| DC jednopunktowe JK Non-Standard Series | Wybór lutowania i napawania łebkiem |
|
Głowica wielopinowa JMC Series
|
Wybór 1-9 pinów z 1-3 rzędami |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
