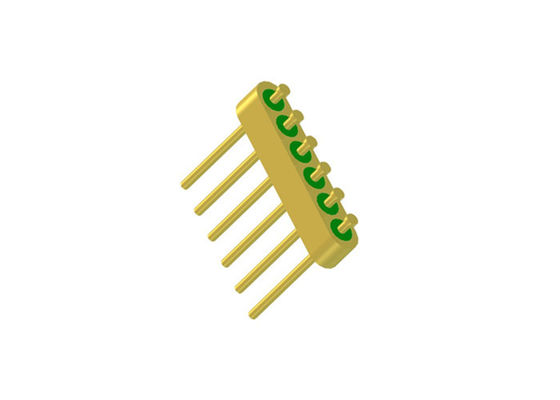

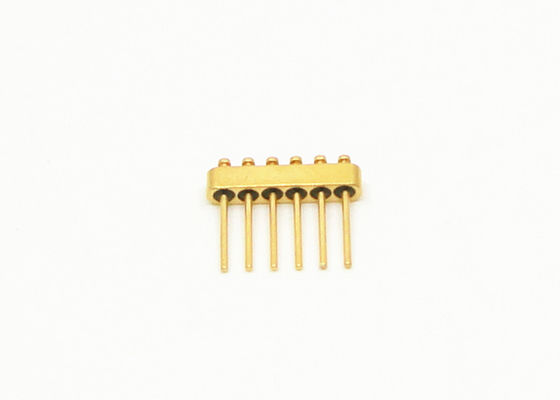

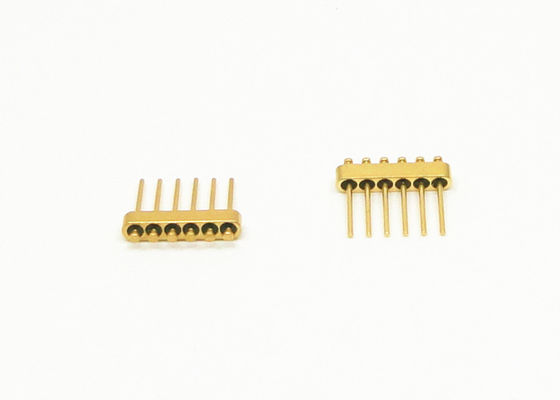

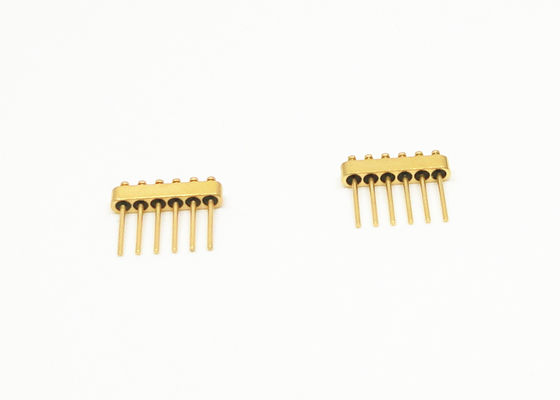

0.7mm 6 szpilki Szkło do metalu złącza pieczętowania hermetyczne złącza feedthrough JMC-923-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | 6 pinów |
|---|---|---|---|
| Materiał pin: | Kovar 4J29 | Materiał szklany: | 7052 7070, DM308 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certyfikat: | ROHS ISO-9001-2015 |
| pakiet: | Nagłówek wielopinowy | Bliskość: | DC |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | 0.7mm 6 szpilki hermetyczne łączniki przejściowe,Złącza uszczelniające ze szkła do metalu JMC-923-JH,6 szpilów łączników szklanych do metalowych |
||
Hermetyczna Średnica 0.7mm 6-pinowe złącze wielostykowe z powierzchnią do bondingowania
Specyfikacja JMC-923-JH:
| Nazwa produktu | Hermetyczne złącze wielostykowe |
| Impedancja | DC |
| Typ | 6 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | / |
| VSWR | / |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥1000MΩ |
| Temperatura pracy | -55°C~+125°C |
Wprowadzenie
Hermetyczne uszczelnienia szkło-metal RF/DC /Złącza wielostykowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak bonding drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, o wysokiej niezawodności i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru bonding drutem złotym, lutowanie i łączenie
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoko efektywne kosztowo produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF Jednopinowe Seria JM | Lutowanie, łączenie i bonding do wyboru |
| 50Ω RF Jednopinowe Standardowa Seria JM | Lutowanie, łączenie i bonding do wyboru |
| 50Ω RF Jednopinowe Niestandardowa Seria JM | Lutowanie, łączenie i bonding do wyboru |
| DC Jednopinowe Seria JK | Lutowanie i bonding do wyboru |
| DC Jednopinowe Standardowa Seria JK | Lutowanie i bonding do wyboru |
| DC Jednopinowe Niestandardowa Seria JK | Lutowanie i bonding typu "główka gwoździa" do wyboru |
|
Złącze wielostykowe Seria JMC
|
1-9 pinów z 1-3 rzędami do wyboru |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szkło-metal, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami ze swoimi danymi.
