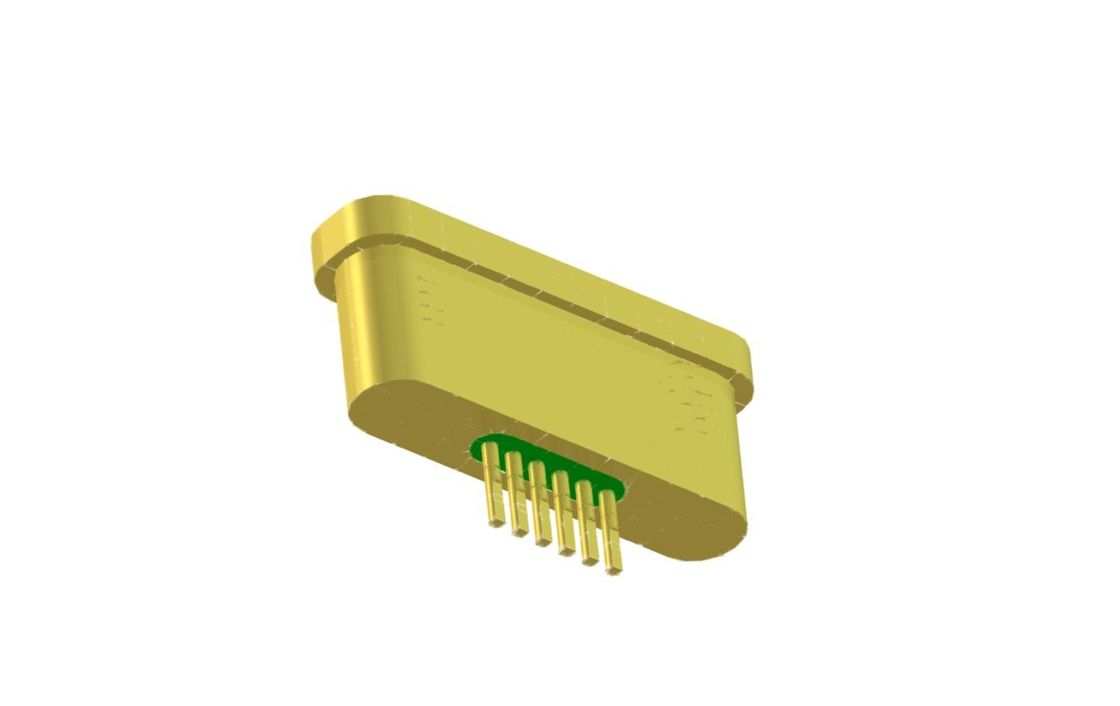

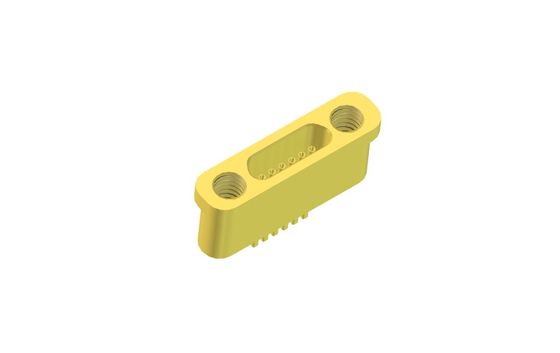

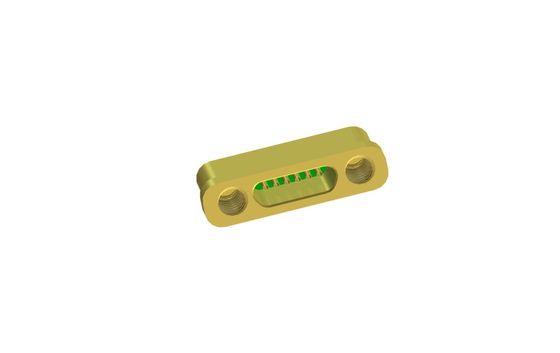

6 szpilów hermetycznie zamkniętych łączników elektrycznych DC powierzchnia wiązania JMC-1284Z2-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | 6 pinów |
|---|---|---|---|
| Materiał pin: | Kovar 4J29 | Materiał szklany: | 7052 7070, DM308 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certyfikat: | ROHS ISO-9001-2015 |
| pakiet: | Nagłówek wielopinowy | Bliskość: | DC |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | 6 szpilki hermetycznie uszczelnione złącza,Złącza z pieczęcią ze szkła do metalu DC,JMC-1284Z2-JH łączniki powierzchniowe do wiązania |
||
6-Pin Hermetyczny Złącze Wielostykowe DC Feedthru z Powierzchnią Do Spawania
Specyfikacja JMC-1284Z2-JH:
| Nazwa produktu | Hermetyczne Złącze Wielostykowe |
| Impedancja | DC |
| Typ | 6 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub Biały
|
| Zakres częstotliwości | / |
| VSWR | / |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥1000MΩ |
| Temperatura pracy | -55°C~+125°C |
Wprowadzenie
Hermetyczne Uszczelnienia Szkło-Metal RF/DC Feedthroughs /Złącza Wielostykowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Centralny przewodnik ma różne style zakończeń, takie jak złote druty do spawania, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru metoda spawania złotym drutem, lutowania i łączenia
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoko opłacalne produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF Jednopinowe Seria JM | Wybór lutowania, łączenia i spawania |
| 50Ω RF Jednopinowe Standardowa Seria JM | Wybór lutowania, łączenia i spawania |
| 50Ω RF Jednopinowe Niestandardowa Seria JM | Wybór lutowania, łączenia i spawania |
| DC Jednopinowe Seria JK | Wybór lutowania i spawania |
| DC Jednopinowe Standardowa Seria JK | Wybór lutowania i spawania |
| DC Jednopinowe Niestandardowa Seria JK | Wybór lutowania i spawania "główką gwoździa" |
|
Złącze Wielostykowe Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych Złączy Szkło-Metal, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając szczegóły.
