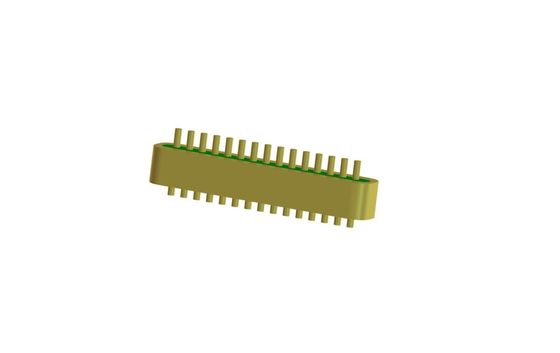

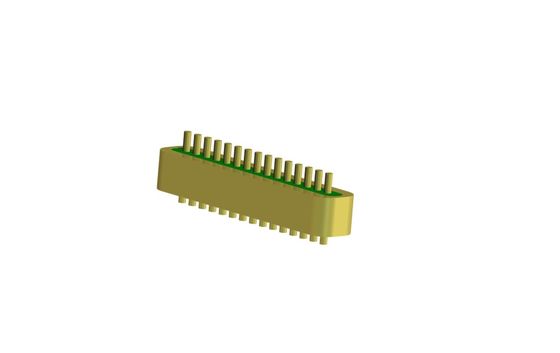

Pozłaciany 15-pinowy złącze niestandardowe pakiety hermetyczne złącza przelotowe JMC-1247-JHH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | 15 szpilek |
|---|---|---|---|
| Materiał pin: | Kovar 4J29 | Materiał szklany: | 7052 7070, DM308 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certyfikat: | ROHS ISO-9001-2015 |
| pakiet: | Nagłówek wielopinowy | Bliskość: | Nie dotyczy |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Pozłacany 15-pinowy złącz,Hermetyczne złącza przelotowe JMC-1247-JHH,Połączacze szklane do metalowych |
||
Pozłacana 15-pinowa hermetyczna złącze wielostykowe DC Feedthru do niestandardowych obudów
Specyfikacja JMC-1247-JHH:
| Nazwa produktu | 15-pinowe hermetyczne złącze wielostykowe |
| Impedancja | DC |
| Typ | 15 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | / |
| VSWR | / |
| Napięcie przebicia | ≥100V |
|
Hermetyczność Współczynnik nieszczelności |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥1000MΩ |
| Temperatura pracy | -65℃~+260℃ |
Wprowadzenie
Hermetyczne uszczelnienia szkło-metal RF/DC Feedthroughs /Złącza wielostykowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Centralny przewodnik ma różne style zakończeń, takie jak złote druty, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, o wysokiej niezawodności i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru złoty drut, lutowanie i złącze
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1,27 µm
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoka wydajność kosztowa produktów i usług
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF jednopunktowe seria JM | Lutowanie, złącze i wybór drutu |
| 50Ω RF jednopunktowe seria JM Standard | Lutowanie, złącze i wybór drutu |
| 50Ω RF jednopunktowe seria JM niestandardowa | Lutowanie, złącze i wybór drutu |
| DC jednopunktowe seria JK | Lutowanie i wybór drutu |
| DC jednopunktowe seria JK Standard | Lutowanie i wybór drutu |
| DC jednopunktowe seria JK niestandardowa | Lutowanie i wybór główki gwoździa |
|
Złącze wielostykowe seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szkło-metal, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając szczegóły.
