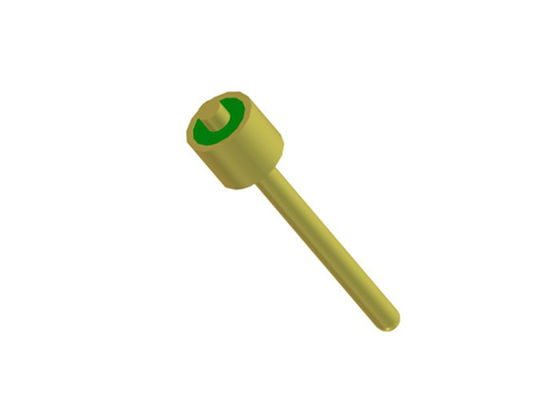

Pojedyncze hermetyczne uszczelnienia szklano-metalowe DC z powierzchnią do bonding drutu złotego JK2016-0.7-17-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Certyfikat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Tworzywo: | Kovar 4J29 | Szpilka: | Pojedynczy szpilka |
| Szkło: | 7052 7070, DM308 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| pakiet: | Szklane uszczelki metalowe | Kształt: | spiekanie szkła do metalowej uszczelki Kovar |
| Nazwa handlowa: | ELT(Elite) | Rozmiar: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | Pojedynczy pin hermetyczne uszczelnienie DC ze szkła,Szklane uszczelnienie do bonding drutu złotego,Uszczelnienie szklano-metalowe JK2016-0.7-17-JH |
||
Jednopunktowe hermetyczne uszczelnienie szklano-metalowe DC z powierzchnią do bondingowania drutem złotym
Specyfikacja JK2016-0.7-17-JH:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Impedancja | DC lub inne |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szkła
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65°C~+260°C |
Szczegółowy obraz (mm) z JK2016-0.7-17-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Wprowadzenie
Hermetyczne uszczelnienia szklano-metalowe RF/DC /Wielopinowe złącza /Złącze nazywane jest również Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak bonding drutem złotym, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru bonding drutem złotym, lutowanie i złącza
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w awionice, przemyśle kosmicznym i motoryzacyjnym. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoko efektywne kosztowo produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Lista produktów:
| 50Ω RF Jednopunktowe Seria JM | Wybór lutowania, złącza i bondingu |
| 50Ω RF Jednopunktowe Seria Standardowa JM | Wybór lutowania, złącza i bondingu |
| 50Ω RF Jednopunktowe Seria Niestandardowa JM | Wybór lutowania, złącza i bondingu |
| DC Jednopunktowe Seria JK | Wybór lutowania i bondingu |
| DC Jednopunktowe Seria Standardowa JK | Wybór lutowania i bondingu |
| DC Jednopunktowe Seria Niestandardowa JK | Wybór lutowania i bondingu typu Nail Head |
|
Wielopinowe złącze Seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
