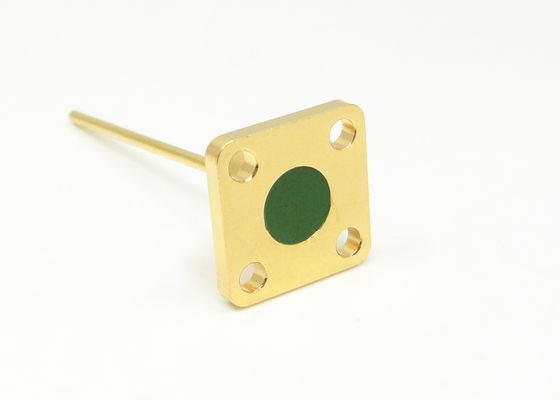

4-otworowa flansza uszczelnienie szkło-metal złącza 1 pin z wysoką stabilnością JMC-1557
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | 4-otworowy przepust kołnierzowy ze szkła do metalowej uszczelki | Impedancja: | Inny |
|---|---|---|---|
| Platerowanie: | Złoto | Numer pin: | 1 Pin |
| Szkło: | 7052 7070, DM308 | Materiał skorupy: | Kovar 4J29 |
| Materiał pin: | Kovar 4J29 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Podkreślić: | 4-otworowe złącza kołnierzowe ze szklanym uszczelnieniem metalowym,1-pinowe złącze ze szklanym uszczelnieniem metalowym,złącza ze szklanym uszczelnieniem metalowym o wysokiej stabilności |
||
Wysokowydajne hermetyczne przepusty szklano-metalowe z kołnierzem na 4 otwory
Hermetyczne uszczelnienia szklano-metalowe Przepusty RF/DC /Złącza wielostykowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi szczelności gazowej. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak drut złoty, lutowanie i złącze itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Szklano-metalowe Przepusty |
| Impedancja | inne |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinu | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7052 lub 7070 lub DM308
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielu pinów, |
| Temperatura pracy | -65°C~+260°C |
Cechy:
-Mały rozmiar
-lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru drut złoty, lutowanie i złącze
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacany 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoko efektywne kosztowo produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

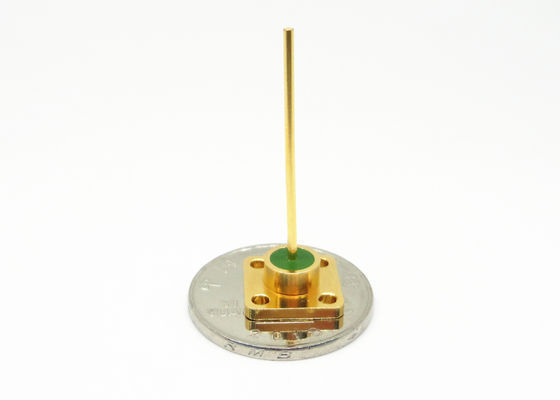

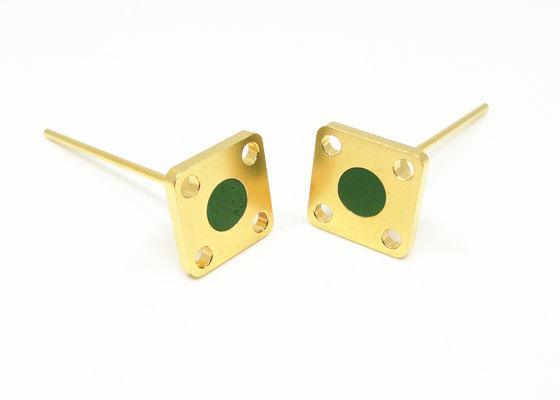

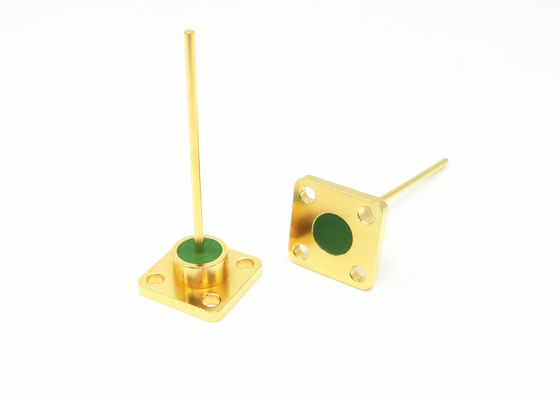

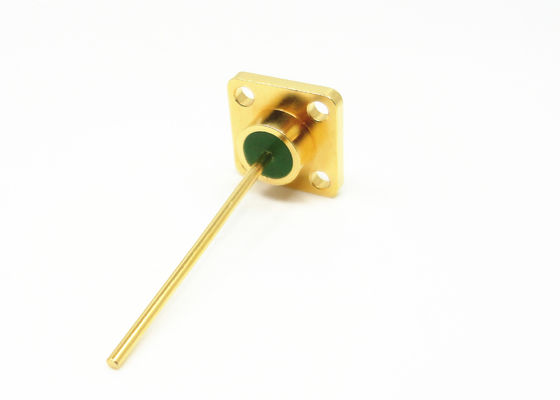

Szczegółowy obraz
Produkty powiązane:
Lista produktów: Katalog-Hermetyczne uszczelnienia szklano-metalowe.pdf
| 50Ω RF Jednopinowe Seria JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF Jednopinowe Standardowa Seria JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF Jednopinowe Niestandardowa Seria JM | Wybór lutowania, złącza i wiązania |
| DC Jednopinowe Seria JK | Wybór lutowania i wiązania |
| DC Jednopinowe Standardowa Seria JK | Wybór lutowania i wiązania |
| DC Jednopinowe Niestandardowa Seria JK | Wybór lutowania i wiązania łebkowego |
|
Złącze wielostykowe Seria JMC
|
Wybór 1-9 pinów z 1-3 rzędami |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
