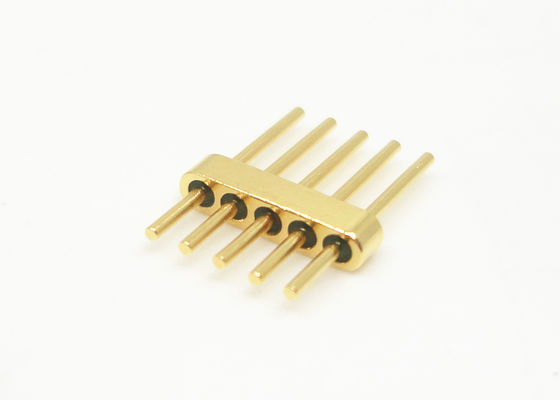

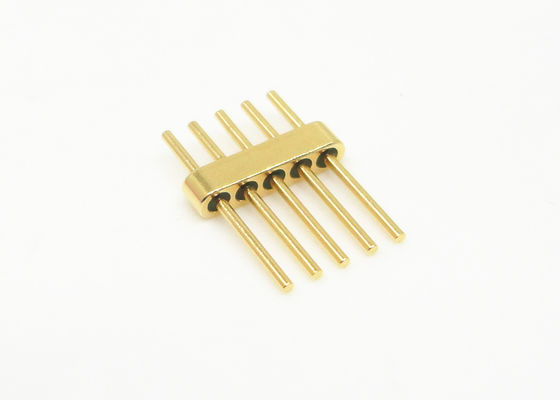

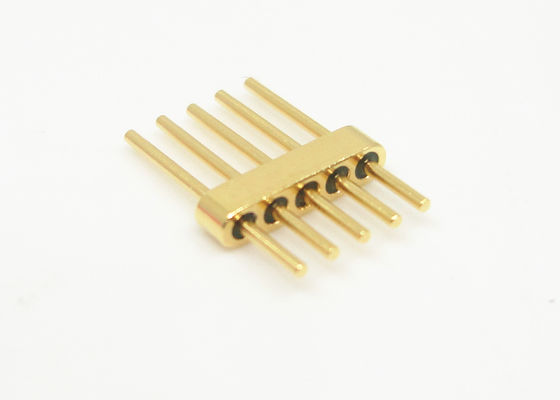

5-pinowe hermetyczne złącza szklano-metalowe Kovar 4J29 Materiał obudowy JMC-289
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Nagłówki wielu pinów | Platerowanie: | Złoto |
|---|---|---|---|
| Impedancja: | Inny | Numer pin: | 5 pinów |
| Materiał skorupy: | Kovar 4J29 | Materiał pin: | Kovar 4J29 |
| Szkło: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Podkreślić: | 5-pin hermetyczne złącza szklano-metalowe,Złącza hermetyczne ze stali Kovar 4j29,Połączacze szklane do metalowych |
||
5-pinowe hermetyczne złącza wielostykowe pozłacane uszczelnienia szkło-metal
Hermetyczne uszczelnienia szkło-metal złącza RF/DC /Złącza wielostykowe /Złącze jest również nazywane Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami z wymaganiami uszczelnienia gazowego. Są one jednym z najważniejszych elementów w komponentach uszczelniających.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i podporowy. Obudowa i przewodnik są wykonane z stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak złote wiązanie drutowe, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i zostały szeroko rozpowszechnione w przemyśle elektronicznym w ostatnich latach.
Specyfikacja:
| Nazwa produktu | Szkło-metal Złącza wielostykowe |
| Impedancja | inne |
| Typ5 | 5 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7052 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielostykowego, |
| Temperatura pracy | -65°C~+260°C |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: złote wiązanie drutowe, lutowanie i złącze do wyboru
Zastosowanie:
Szeroki zakres zastosowań w opakowaniach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być używany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1.27um
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoko opłacalne produkty i usługi
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

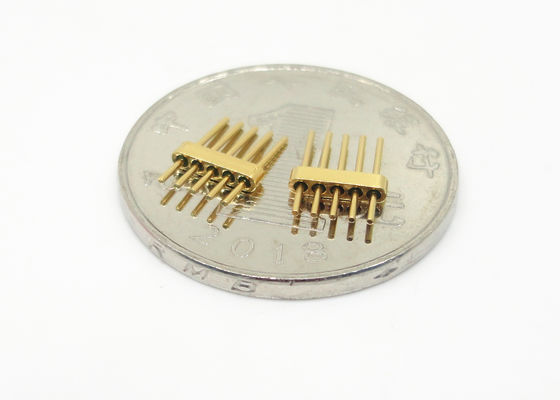

Szczegółowy obraz
Jednostka: mm
| Nr modelu | A | B | C | D | E | F | G | H | Numer pinu | Numer rzędu | Zakończenie |
| JMC-289 | 9.3 | 5 | 1.5 | 6.9 | 1.5 | 1.27 | 0.5 | 0 | 5 | 1 | Lutowanie |
Lista produktów: Katalog-Uszczelnienia szkło-metal hermetyczne.pdf
| 50Ω RF jednopunktowe seria JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF jednopunktowe seria standardowa JM | Wybór lutowania, złącza i wiązania |
| 50Ω RF jednopunktowe seria niestandardowa JM | Wybór lutowania, złącza i wiązania |
| DC jednopunktowe seria JK | Wybór lutowania i wiązania |
| DC jednopunktowe seria standardowa JK | Wybór lutowania i wiązania |
| DC jednopunktowe seria niestandardowa JK | Wybór lutowania i wiązania typu główki gwoździa |
|
Złącze wielostykowe seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Złączy hermetycznych szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegóły.
