Lekkie szklane do metalowych pieczęci Feedthrough Złote pokryte do opakowań elektronicznych JM2516-33
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Szklane uszczelki metalowe | Platerowanie: | Złoto |
|---|---|---|---|
| Impedancja: | 50OHM RF | Szpilka: | pojedynczy |
| Tworzywo: | Kovar 4J29 | Szkło: | 7052 7070 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | VSWR: | 1.2 |
| Podkreślić: | lekkie przejście szklane na metalowe uszczelki,złote połączenie szkła i metalu,elektronika pakiet feedthrough JM2516-33 |
||
Uszczelnienia szklano-metalowe 50Ohm RF przelotki jednopunktowe do obudów elektronicznych
Hermetyczne uszczelnienia szklano-metalowe przelotki RF/DC /Złącza wielostykowe /Złącze nazywane jest również Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w komponentach uszczelniających.
Jako materiał izolacyjny i podporowy stosuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak drut złoty, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach są szeroko stosowane w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Hermetyczne uszczelnienia szklano-metalowe |
| Numer modelu | JM2516-33 |
| Impedancja | 50Ohm RF |
| Typ | 1 pin |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | DC~50 GHz |
| VSWR | ≤1.2 |
| Napięcie przebicia | ≥300V |
|
Hermetyczność Szybkość wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sek @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |

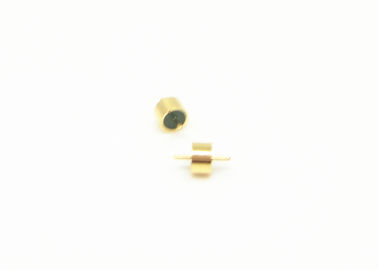

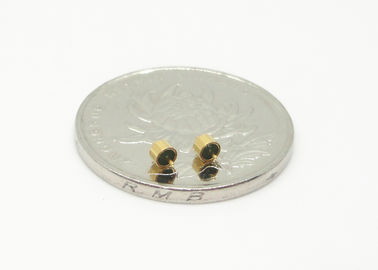

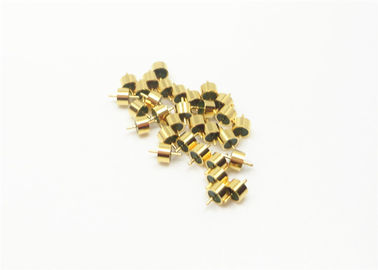

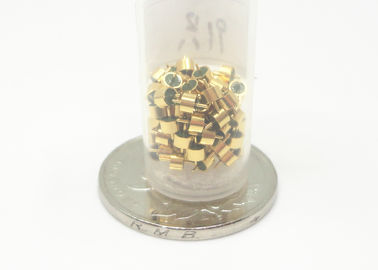

Produkt :
Cechy:
-Mały rozmiar
-Hermetyczny
-Lekki
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru drut złoty, lutowanie i złącza
Zalety:
-Pozłacany 1.27um
-Ścisła kontrola tolerancji
-Standardowe i niestandardowe projekty do wyboru.
-Wysoka wydajność kosztowa produktów i usług
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Katalog-Uszczelnienia-szklano-metalowe-hermetyczne.pdf
Profil firmy:
Xi'an Elite Electronics Co., Ltd.
Założona w sierpniu 2003 roku, Elite Electronics jest niezawodnym producentem i eksporterem złączy elektrycznych RF, adapterów RF, zespołów kablowych, falowodów i wielokanałowych obrotowych złączy mikrofalowych itp. Te elektryczne interkonekty RF są szeroko stosowane w lotnictwie, awionice, nawigacji, komunikacji, antenach i innych ważnych systemach elektrycznych.
Jako wykwalifikowany dostawca komponentów wielu narodowych projektów zaawansowanych technologicznie, Elite Electronics ma ponad 23 lata doświadczenia ODM w zakresie komponentów interkonektów.
Kategoria produktu:
1. Złącza RF, Adaptery (DC do 110 GHz)
2. Zespoły kablowe RF i falowodowe
3. Adaptery falowodowo-koncentryczne
4. Zintegrowane złącza (RF i DC)
5. Złącza prostokątne mikro (J30J, Micro D-sub, MDM)
6. Uszczelnienia szklano-metalowe hermetyczne, głowice, przelotki (RF i DC)
7. Produkty ODM
Dostępne są próbki. Prosimy o kontakt w celu uzyskania dalszych informacji.
Zapraszamy nowych i starych klientów z całego świata do kontaktu w celu nawiązania przyszłych relacji biznesowych i wspólnego sukcesu!
