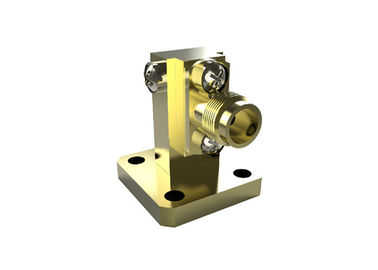

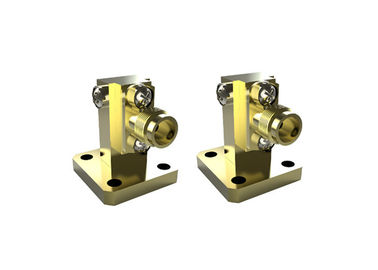

40GHz Przewodnik fal do adaptera koaksjalnego WR28 K 2.92mm Materiał mosiężny, prawy kąt K/BJ320-KF
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód do adapterów koncentrycznych | Tworzywo: | Złącze mosiężne |
|---|---|---|---|
| Zakres częstotliwości: | 26,4–40 GHz | Złącze: | 2,92 mm (typ K) |
| VSWR: | 1.25 | Rozmiar falowodu: | WR28 |
| Styl ciała: | Prosty kąt | Strata wtrąceniowa: | ≤0,35 dB |
| Podkreślić: | adapter koncentryczny na falowód,adapter koncentryczny kątowy |
||
40GHz WR28 K 2.92mm Adapter falowy do koncentrycznego żeńskiego kąt prosty
Adapter falowy do koncentrycznego wyprodukowane przez Xi'an Elite Electronic Industrial Co., Ltd. są podzielone na dwie struktury: kąt prosty i uruchomienie końcowe. Dla adapterów falowych do koncentrycznych możemy zapewnić typu N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP i wiele innych typów. Ich częstotliwości wahają się od 5.4GHz do 70GHz. Nasze modele falowodów wahają się od BJ84 do BJ400 (WR112-WR22).
Ponadto możemy zaoferować niestandardowe adaptery falowe do koncentrycznych zgodnie ze specjalnymi wymaganiami klientów.
Specyfikacja:
| Nazwa produktu | Adaptery falowe do koncentrycznych |
| Typ koncentryczny | 2.92mm (typ K) |
| Rozmiar falowodu | WR28 |
| Styl obudowy | Kąt prosty |
| Zakres częstotliwości | 26.4-40.0GHz |
| Impedancja SMA | 50 Ohm |
| VSWR | 1.25 |
Zalety:
-Nasze adaptery falowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałymi osiągami itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.
Szczegółowy rysunek:
Jednostka (mm)
Lista adapterów falowych do 2.92mm (typ K) koncentrycznych:
| Numer modelu | Opis | Uwaga |
| K/BJ220-KF2 | Adaptery kątowe żeńskie WR42 do K (2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | Adaptery uruchomieniowe końcowe żeńskie WR42 do K (2.92mm) | K=żeńskie |
| K/BJ260-KF | Adaptery kątowe żeńskie WR34 do K (2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | Adaptery uruchomieniowe końcowe żeńskie WR34 do K (2.92mm) | |
| K/BJ320-KF | Adaptery kątowe żeńskie WR28 do K (2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | Adaptery uruchomieniowe końcowe żeńskie WR28 do K (2.92mm) | |
| K/BJ320-JF1 | Adaptery uruchomieniowe końcowe męskie WR28 do K (2.92mm) | J=męskie |
| K/BJ400-KF1 | Adaptery uruchomieniowe końcowe żeńskie WR22 do K (2.92mm) | BJ400=WR22 |
| K/24JS18000-KF | Adaptery uruchomieniowe końcowe żeńskie WR24JS18000 do K (2.92mm) |
Odniesienia krzyżowe standardu falowodu
| Standard chiński | Standard międzynarodowy | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
UWAGA:
Mamy ponad 10 000 typów adapterów falowych do koncentrycznych do wyboru, jeśli używany adapter nie został znaleziony, skontaktuj się z nami, podając swoje dane. Wymiar ODM jest mile widziany.
