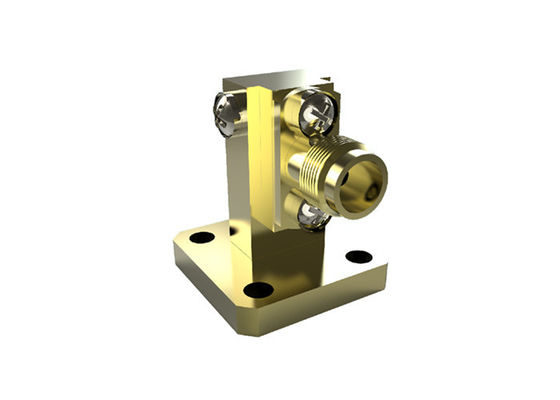

Adapter falowodu do koncentrycznego WR28 BJ320 do K 2,92 mm pod kątem prostym mosiądz K/BJ320-KF
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód do adapterów koncentrycznych | Tworzywo: | Złącze mosiężne |
|---|---|---|---|
| Zakres częstotliwości: | 26,4–40 GHz | Złącze: | 2,92 mm (typ K) |
| VSWR: | 1.25 | Rozmiar falowodu: | WR28 |
| Styl ciała: | Prosty kąt | Strata wtrąceniowa: | ≤0,35 dB |
| Podkreślić: | Adapter przewodnika fal pod kątem prostym WR28,Adapter BJ320 do koncentrycznego 2,92 mm |
||
Adapter falisty falowej 40 GHz WR28 K 2,92 mm do koncentrycznego złącza żeńskiego pod kątem prostym
Adapter falisty do koncentrycznego wyprodukowane przez Xi'an Elite Electronic Industrial Co., Ltd. są podzielone na dwie konstrukcje: pod kątem prostym i końcowe. Dla koncentrycznego końca adapterów falistych możemy dostarczyć typ N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP i wiele innych typów. Ich częstotliwości mieszczą się w zakresie od 5,4 GHz do 70 GHz. Nasze modele falistych mieszczą się w zakresie od BJ84 do BJ400 (WR112-WR22).
Dodatkowo możemy zaoferować niestandardowe koncentryczne adaptery faliste zgodnie ze specjalnymi wymaganiami klientów.
Specyfikacja:
| Nazwa produktu | Adaptery faliste do koncentrycznych |
| Typ koncentryczny | 2,92 mm (typ K) |
| Rozmiar falisty | WR28 |
| Styl obudowy | Pod kątem prostym |
| Zakres częstotliwości | 26,4-40,0 GHz |
| Impedancja | 50 Ohm |
| VSWR | 1,25 |
Zalety:
-Nasze adaptery faliste charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością, dzięki czemu są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.
Szczegółowy rysunek:
Jednostka (mm)
Lista adapterów falistych do 2,92 mm (typ K) koncentrycznych:
| Numer modelu | Opis | Uwaga |
| K/BJ220-KF2 | Adaptery WR42 do K (2,92 mm) żeńskie pod kątem prostym | BJ220=WR42 |
| K/BJ220-KF1 | Adaptery WR42 do K (2,92 mm) żeńskie z końcowym mocowaniem | K=żeński |
| K/BJ260-KF | Adaptery WR34 do K (2,92 mm) żeńskie pod kątem prostym | BJ260=WR34 |
| K/BJ260-KF1 | Adaptery WR34 do K (2,92 mm) żeńskie z końcowym mocowaniem | |
| K/BJ320-KF | Adaptery WR28 do K (2,92 mm) żeńskie pod kątem prostym | BJ320=WR28 |
| K/BJ320-KF1 | Adaptery WR28 do K (2,92 mm) żeńskie z końcowym mocowaniem | |
| K/BJ320-JF1 | Adaptery WR28 do K (2,92 mm) męskie z końcowym mocowaniem | J=męski |
| K/BJ400-KF1 | Adaptery WR22 do K (2,92 mm) żeńskie z końcowym mocowaniem | BJ400=WR22 |
| K/24JS18000-KF | Adaptery WR24JS18000 do K (2,92 mm) żeńskie z końcowym mocowaniem |
Odnośniki standardów falistych
| Standard chiński | Standard międzynarodowy | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6,57-9,99 |
| BJ100 | WR90 | 8,20-12,5 |
| BJ120 | WR75 | 9,84-15,0 |
| BJ140 | WR62 | 11,9-18,0 |
| BJ180 | WR51 | 14,5-22,0 |
| BJ220 | WR42 | 17,6-26,7 |
| BJ260 | WR34 | 21,7-33,0 |
| BJ320 | WR28 | 26,5-40,0 |
| BJ400 | WR22 | 32,9-50,1 |
| BJ500 | WR19 | 39,2-59,6 |
| BJ620 | WR15 | 49,8-75,8 |
| BJ740 | WR12 | 60-90 |
| BJ900 | WR10 | 74-110 |
UWAGA:
Mamy ponad 10 000 typów Adapterów falistych do koncentrycznych do wyboru, jeśli adapter, którego używasz, nie zostanie znaleziony, skontaktuj się z nami, podając szczegóły. Wymiary ODM są mile widziane.
