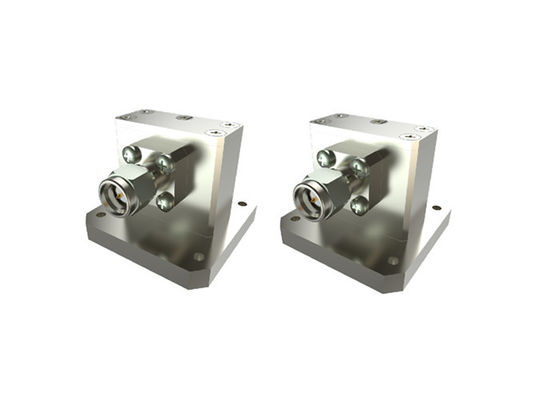

Adapter falowodu grzbietowego WRD650 SMA męski kątowy SMA/WRD650-JF 6.5GHz~18GHz
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Impedancja: | 50 omów | Nazwa produktu: | Falowód do adapterów koncentrycznych |
|---|---|---|---|
| Zakres częstotliwości: | 6,5-18 GHz | Złącze: | SMA |
| VSWR: | 1.3 | Styl ciała: | Prosty kąt |
| Tworzywo: | materiał aluminiowy | Słowa kluczowe: | Adaptery falowodowe |
| Podkreślić: | Adapter falowodu do koncentrycznego WRD650,Adapter kątowy męski SMA,Adapter falowodu 6.5GHz~18GHz |
||

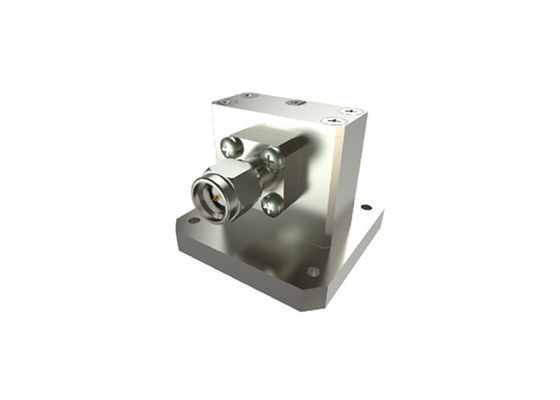

Adapter kątowy SMA męski prawy falowodu WRD650 do koncentrycznego
Adapter falowodu do koncentrycznego wyprodukowane przez Xi'an Elite Electronic Industrial Co., Ltd. są podzielone na dwie konstrukcje: kątową i czołową. Dla koncentrycznego końca adapterów falowodu możemy dostarczyć typu N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP i wiele innych typów. Ich częstotliwości mieszczą się w zakresie od 6,5 GHz do 50 GHz. Nasze modele falowodów mieszczą się w zakresie od BJ84 do BJ400 (wr112-wr22). Ponadto możemy zaoferować niestandardowe koncentryczne adaptery falowodu zgodnie ze specjalnymi wymaganiami klientów.
Specyfikacja:
| Nazwa produktu | Adaptery falowodu do koncentrycznego SMA |
| Typ koncentryczny | SMA |
| Rozmiar falowodu | WRD650 |
| Styl obudowy | Kątowy |
| Zakres częstotliwości | 6,5-18 GHz |
| Impedancja | 50 Ohm |
| VSWR | 1,3 |
Zalety:
-Nasze adaptery falowodu charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.

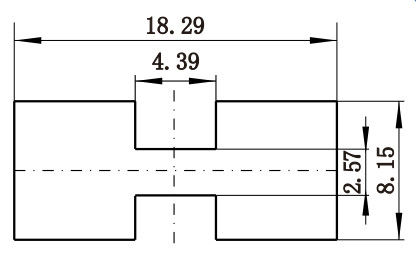

Rysunek szczegółowy:
Lista adapterów falowodu do koncentrycznego SMA:
| Numer modelu | Opis | Uwaga |
| SMA/BJ100-KF | Adaptery WR90 do SMA żeńskie kątowe | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptery WR90 do SMA żeńskie czołowe | |
| SMA/BJ100A-KF | Adaptery WR90A do SMA żeńskie kątowe z pierścieniem hermetycznym | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptery WR90A do SMA żeńskie kątowe | |
| SMA/BJ120-KF | Adaptery WR75 do SMA żeńskie kątowe o wysokości 25,8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptery WR75 do SMA żeńskie czołowe | |
| SMA/BB120B-KF | Adaptery WR75B do SMA męskie kątowe o wysokości 30 mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptery WR62 do SMA żeńskie kątowe | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptery WR62 do SMA żeńskie czołowe | |
| SMA/BJ180-KF | Adaptery WR51 do SMA żeńskie czołowe | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptery WR51 do SMA żeńskie czołowe |
Odnośniki standardów falowodów
| Chińskie standardy | Standardy międzynarodowe | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR19 | 39,2~59,6 |
| BJ620 | WR15 | 49,8~75,8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
UWAGA:
Mamy ponad 10 000 typów Adapterów falowodu do koncentrycznego do wyboru, jeśli adapter, którego używasz, nie zostanie znaleziony, skontaktuj się z nami, podając szczegóły. Wymiary ODM są mile widziane.
