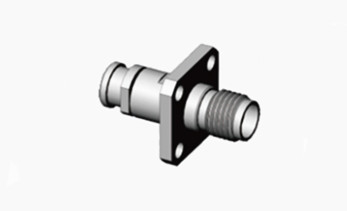

K2.92 Kobieta 4-dziurkowa paska koaksówkowa ze stali nierdzewnej do kabli MF30/MF30A/TLL40-1130A
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | 2.92 Złącze RF | Włócznienie: | Niklowane |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał: | Stal nierdzewna |
| Norma projektowa: | IEC 60169-8 | Rodzaj: | proste |
| Płeć: | Kobieta | ||
| Podkreślić: | złącze kompresji bnc,złącze kabla bnc |
||
K2.92 Kobieta 4-dziurkowa paska koaksówkowa ze stali nierdzewnej do kabli MF30/MF30A/TLL40-1130A
Złącze BNC, znane również jako Bayonet Neill-Concelman, jest miniaturowym szybkim złączeniem/rozłączeniem złącza RF (Radio Frequency) zaprojektowanym do użytku z kablami koaksjalnymi.Ma dwa sztylety bagnet na kobiecym złączu, umożliwiające szybkie podłączenie poprzez tylko obrót matice sprzęgającej o ćwierć obrotu.,Złącza te są powszechnie stosowane w urządzeniach radiowych, telewizyjnych i innych urządzeniach elektronicznych RF, instrumentach testowych, sygnałach wideo,i były historycznie popularne w sieciach komputerowych 10BASE2łączniki BNC są produkowane tak, aby odpowiadały charakterystycznej impedancji kabla 50 lub 75 ohm.LAN (sieci lokalne), urządzeń telekomunikacyjnych i sprzętu testowego, zaprojektowanych zgodnie z normami MIL-C-39012/16-24.połączenia te posiadają strukturę bagnetową do łączenia sprzęgła i mogą być wykorzystywane zamiennie z dostępnymi na świecie odpowiednikamiOferują one szybkie możliwości włączenia i wyłączenia, co czyni je idealnymi do łączenia kabli koaksjalnych w sprzęcie radiowym i instrumentach.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 250VRMS (maksymalny poziom morza) | |
| Włókna elektryczne Wzór napięcia | 750 VRMS (maksymalny poziom wody) | |
| Odporność na izolację | ≥ 5000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 3,0 mOhm |
| Przewodnik centralny | ≤ 2,0 mOhm | |
| VSMR | ≤ 1,05+0,005f | |
Szczegóły produktu:
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Brąz beryliowy | Złote | |
| Elastyczny kontakt | Brąz beryliowy | Pozostałe | |
| Skórka / obudowa | mosiądz, stal nierdzewna | Złote/pasywacja | |
| Izolatory | Wpływy z innych państw członkowskich | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Cykl rozmnażania | 500Cykli |
| Moment parzenia | 0.79N.m~1.13N.m |
| Temperatura | -55°C~+125°C |
Charakterystyka:
Cechy strukturalne

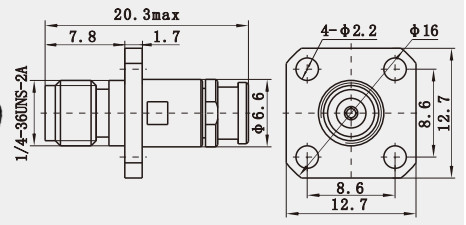

Rozmiar i konstrukcja: zewnętrzna średnica przewodnika złącza K2.92 wynosi 2,92 mm, z charakterystyczną dla konstrukcji impedancją 50Ω.Jego konstrukcja umożliwia utrzymanie wysokiej wydajności efektów transmisji w bardzo małych rozmiarachZe względu na niewielkie rozmiary i lekką wagę złącza K2.92 mają oczywiste zalety w zastosowaniach wymagających oszczędności miejsca i redukcji masy.
Kompatybilność: złącze typu K ma podobną konstrukcję interfejsu do złączy SMA i 3,5 mm i można z nimi wymieniać.Chociaż te trzy łączniki mają spójność w wymiarach ich męskich i żeńskich części, umożliwiając połączenie bez przejścia, długotrwałe stosowanie różnych złączy zamiennie może mieć wpływ na wydajność transmisji i dokładność badań,i należy ich unikać w miarę możliwości..
Zastosowanie:
Instrumenty badawcze
Precyzyjne pomiary: w dziedzinie instrumentów badawczych, zwłaszcza urządzeń do badań fal milimetrowych, zastosowanie złącza K2.92 jest bardzo powszechne.Jego wysoka precyzja i charakterystyka wysokiej częstotliwości sprawiają, że jest to preferowane rozwiązanie podłączające do dokładnych pomiarów i analizy danych..
Wykorzystanie w laboratoriach: Wiele laboratoriów wykorzystuje złącza K2.92 do budowy i podłączenia sprzętu eksperymentalnego ze względu na ich stabilną wydajność i wygodną obsługę.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
