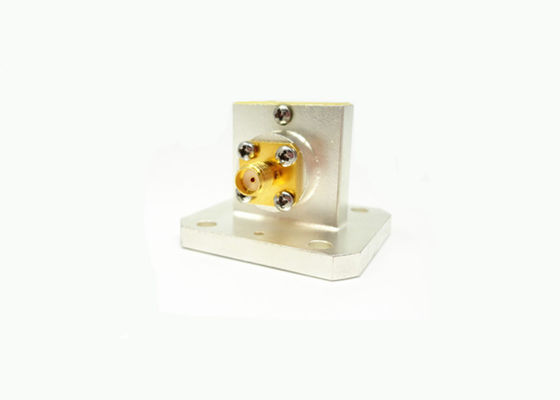

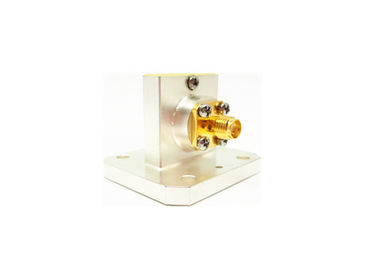

WR90 Adaptory przewodu fali do koaksów SMA Kobieta Adaptory uruchamiania pod prawym kątem SMA/BJ100A-KF
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód do adapterów koncentrycznych | Tworzywo: | Złącze mosiężne |
|---|---|---|---|
| Zakres częstotliwości: | 8.15-12.5 GHz | Złącze: | Kobieta SMA |
| VSWR: | 1.25 | Impedancja: | 50 omów |
| Rozmiar falowodu: | WR90 | Styl ciała: | Prosty kąt |
| Podkreślić: | adapter kabla koncentrycznego,adapter kątowy o prostym kącie |
||
Adaptery falowodowe WR90 do koncentrycznych SMA z kątem prostym
Adaptery falowodowe do koncentrycznych produkowane przez naszą firmę dzielą się na dwie struktury: ortogonalną (kąt prosty) i zakończeniową (End Lauch). Dla koncentrycznych zakończeń adapterów falowodowych możemy zaoferować typy N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP i wiele innych typów. Ich zakres częstotliwości wynosi od 6,5 GHz do 70 GHz. Nasze modele falowodów obejmują zakres od BJ84 do BJ400 (wr112-wr22). Ponadto możemy zaoferować niestandardowe adaptery falowodowe do koncentrycznych zgodnie ze specjalnymi wymaganiami klientów.
Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałymi osiągami itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp. Proszę pobrać Katalog - Adaptery falowodowe do koncentrycznych.pdf
Specyfikacja:
| Nazwa produktu | Adaptery falowodowe do koncentrycznych SMA |
| Typ koncentryczny | SMA |
| Rozmiar falowodu | WR90 |
| Styl obudowy | Kąt prosty |
| Zakres częstotliwości | 8,15-12,5 GHz |
| Impedancja SMA | 50 Ohm |
| VSWR | 1.25 |
Szczegółowy rysunek:
Lista adapterów falowodowych do koncentrycznych SMA
| Numer modelu | Opis | Uwaga |
| SMA/BJ100-KF | Adaptery WR90 do SMA żeńskie z kątem prostym | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptery WR90 do SMA żeńskie z zakończeniem | |

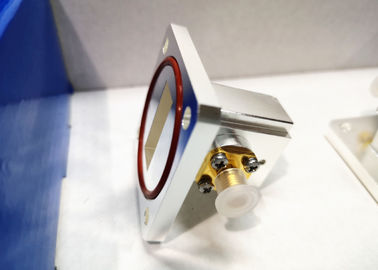

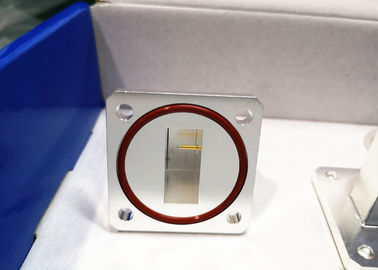

| SMA/BJ100A-KF | Adaptery WR90A do SMA żeńskie z kątem prostym z pierścieniem hermetycznym | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptery WR90A do SMA żeńskie z kątem prostym | |
| SMA/BJ120-KF | Adaptery WR75 do SMA żeńskie z kątem prostym o wysokości 25,8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptery WR75 do SMA żeńskie z zakończeniem | |
| SMA/BB120B-KF | Adaptery WR75B do SMA męskie z kątem prostym o wysokości 30 mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptery WR62 do SMA żeńskie z kątem prostym | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptery WR62 do SMA żeńskie z zakończeniem | |
| SMA/BJ180-KF | Adaptery WR51 do SMA żeńskie z zakończeniem | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptery WR51 do SMA żeńskie z zakończeniem |
Odniesienia krzyżowe standardów falowodów
| Standard chiński | Standard międzynarodowy | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,3~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
UWAGA:
Mamy ponad 10 000 typów adapterów falowodowych do koncentrycznych do wyboru, jeśli używany adapter nie został znaleziony, skontaktuj się z nami, podając swoje dane. Wymiar ODM jest mile widziany.
