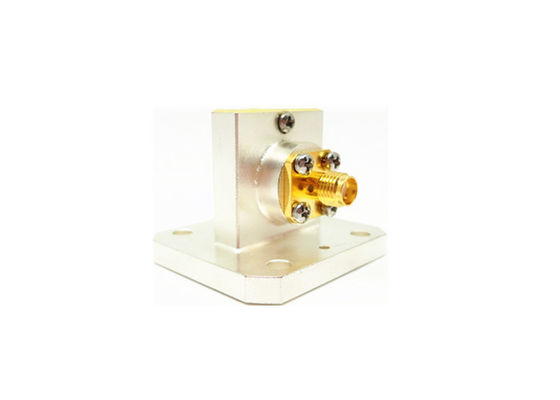

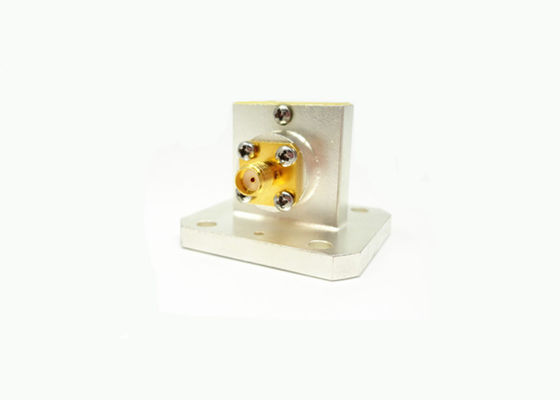

Adapter falowodu WR90 BJ100 SMA żeński kątowy 8.2GHz~12.5GHz SMA/BJ100A-KF
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód do adapterów koncentrycznych | Tworzywo: | Złącze mosiężne |
|---|---|---|---|
| Zakres częstotliwości: | 8.15-12.5 GHz | Złącze: | Kobieta SMA |
| VSWR: | 1.25 | Impedancja: | 50 omów |
| Rozmiar falowodu: | WR90 | Styl ciała: | Prosty kąt |
| Podkreślić: | Adapter falowodu WR90 na kabel koncentryczny,Adapter kątowy żeński SMA,Adapter falowodu 8.2-12.5GHz BJ100 |
||
Przewód falowodu WR90 do adaptera koncentrycznego SMA, kątowy
Adaptery koncentryczno-falowodowe produkowane przez naszą firmę dzielą się na dwie konstrukcje: ortogonalną (kątową) i końcową (końcową). Dla koncentrycznych adapterów falowodowych możemy dostarczyćtyp N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMPi wiele innych typów. Ich zakres częstotliwości wynosi od 6.5GHz do 70GHz.Nasze modele falowodów obejmują odBJ84 do BJ400 (wr112-wr22). Ponadto możemy zaoferować niestandardowe adaptery koncentryczno-falowodowe zgodnie ze specjalnymi wymaganiami klientów.
Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., dzięki czemu są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.Proszę pobrać Catalog- Waveguide to Coaxial Adapters.pdf
Specyfikacja:
| Nazwa produktu | Adaptery koncentryczne falowodu do SMA |
| Typ koncentryczny | SMA |
| Rozmiar falowodu | WR90 |
| Styl obudowy | Kątowy |
| Zakres częstotliwości | 8.15-12.5GHz |
| Impedancja | 50 Ohm |
| VSWR | 1.25 |
Szczegółowy rysunek:
Lista adapterów koncentrycznych falowodu do SMA
| Numer modelu | Opis | Uwaga |
| SMA/BJ100-KF | Adaptery falowodu WR90 do SMA żeńskie, kątowe | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptery falowodu WR90 do SMA żeńskie, końcowe | |

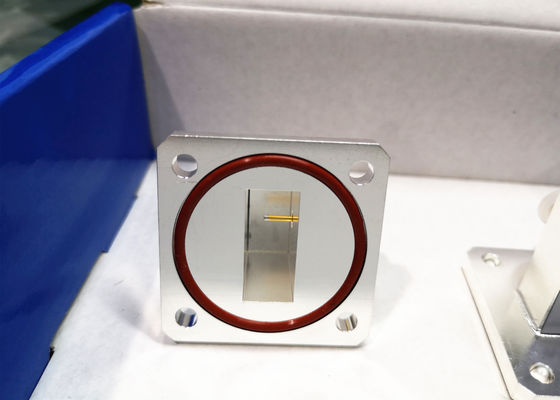

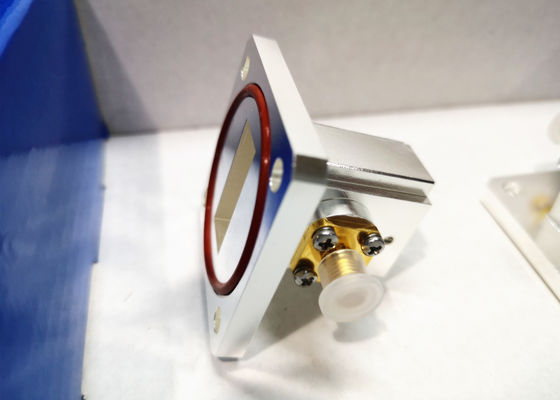

| SMA/BJ100A-KF | Adaptery falowodu WR90A do SMA żeńskie, kątowe z pierścieniem hermetycznym | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptery falowodu WR90A do SMA żeńskie, kątowe | |
| SMA/BJ120-KF | Adaptery falowodu WR75 do SMA żeńskie, kątowe o wysokości 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptery falowodu WR75 do SMA żeńskie, końcowe | |
| SMA/BB120B-KF | Adaptery falowodu WR75B do SMA męskie, kątowe o wysokości 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptery falowodu WR62 do SMA żeńskie, kątowe | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptery falowodu WR62 do SMA żeńskie, końcowe | |
| SMA/BJ180-KF | Adaptery falowodu WR51 do SMA żeńskie, końcowe | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptery falowodu WR51 do SMA żeńskie, końcowe |
Odnośniki norm falowodowych
| Norma chińska | Norma międzynarodowa | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
UWAGA:
Mamy ponad 10 000 typów Adapterów falowodu do koncentrycznych do wyboru, jeśli adapter, którego używasz, nie zostanie znaleziony, skontaktuj się z nami, podając szczegóły. Wymiary ODM są mile widziane.
