7 szpilów Kovar 4j29 Hermetyczne łączniki szklane do metalowych zębatek wielozębkowe nagłówki JMC-268
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącza wielopinowe ze szkła na metal | Platerowanie: | Złoto |
|---|---|---|---|
| Impedancja: | Inny | Certyfikat: | ROHS ISO-9001-2015 |
| Szpilka: | Multi-pin | Tworzywo: | Kovar 4J29 |
| Szkło: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Podkreślić: | 7 szpilkowe złącza hermetyczne Kovar,Główki wielopinowe JMC-268,4j29 łączniki zegarowe ze szkła i metalu |
||
7-pinowe złącza Kovar 4j29 Hermetyczne uszczelnienia szklano-metalowe złącza wielostykowe
Hermetyczne uszczelnienia szklano-metalowe złącza przelotowe RF/DC /Złącza wielostykowe /Złącze nazywane jest również Izolator szklany. Są one głównie używane do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami a modułami, modułami a komponentami wymagającymi uszczelnienia gazowego. Są one jednym z najważniejszych komponentów w uszczelnianych zespołach.
Jako materiał izolacyjny i podporowy wykorzystuje się szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych. Obudowa i przewodnik są wykonane ze stopu Kovar, który jest spiekanym w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak drut złoty, lutowanie i złącza itp. Izolatory szklane są małe, lekkie, hermetyczne, bardzo niezawodne i w ostatnich latach znalazły szerokie zastosowanie w przemyśle elektronicznym.
Specyfikacja:
| Nazwa produktu | Szklano-metalowe Złącza wielostykowe |
| Impedancja | inne |
| Typ | 7 pinów |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie przebicia | ≥300V |
| Hermetyczność | <1.01325 X 10E-08 std.cc/s |
| Rezystancja izolacji | ≥2000MΩ dla pojedynczego pinu, ≥1000MΩ dla wielu pinów, |
| Temperatura pracy | -65℃~+260℃ |
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: do wyboru metoda drutu złotego, lutowania i złącza
Zastosowanie:
Szeroki zakres zastosowań w obudowach elektronicznych, satelitach, radarach i innych w dziedzinie awioniki, lotnictwa i motoryzacji. Może być stosowany z produktami SMA, fal milimetrowych.
Zalety:
-Pozłacane 1,27um
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Produkty i usługi o wysokiej opłacalności
-Duże stany magazynowe dla standardowych rozmiarów
-Szybka dostawa niestandardowych produktów

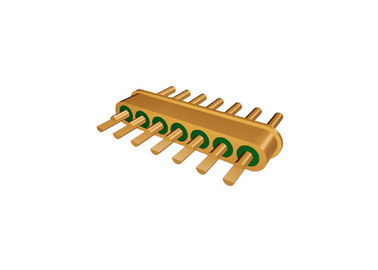

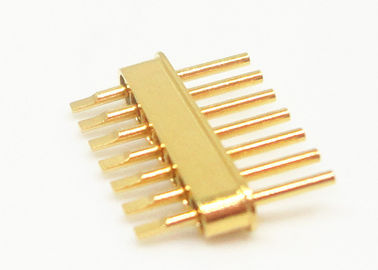

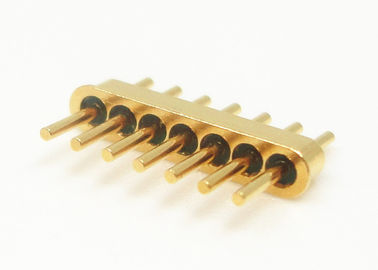

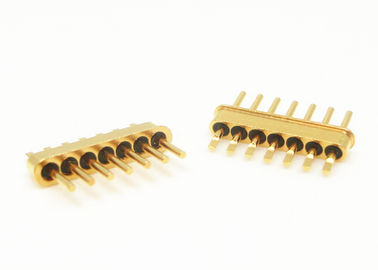

Szczegółowy obraz
Jednostka: mm
Lista produktów: Katalog-Hermetyczne uszczelnienia szklano-metalowe.pdf
| 50Ω RF złącze jednopunktowe seria JM | Wybór lutowania, złącza i drutu |
| 50Ω RF złącze jednopunktowe seria JM Standard | Wybór lutowania, złącza i drutu |
| 50Ω RF złącze jednopunktowe seria JM niestandardowa | Wybór lutowania, złącza i drutu |
| DC złącze jednopunktowe seria JK | Wybór lutowania i drutu |
| DC złącze jednopunktowe seria JK Standard | Wybór lutowania i drutu |
| DC złącze jednopunktowe seria JK niestandardowa | Wybór lutowania i drutu z łebkiem |
|
Złącze wielostykowe seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Posiadamy ponad 100 000 typów Hermetycznych złączy szklano-metalowych, jeśli nie znajdziesz poszukiwanego złącza, skontaktuj się z nami, podając szczegóły.
Dostępne są próbki i niestandardowe rozmiary.
