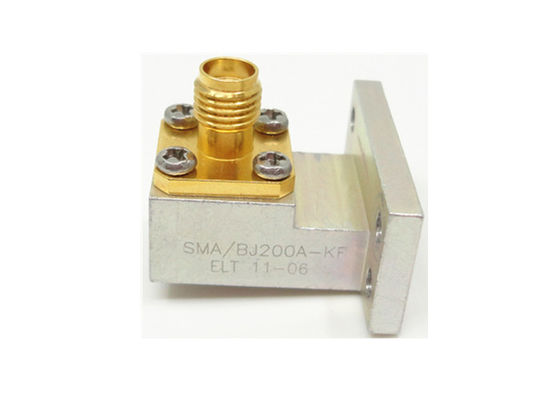

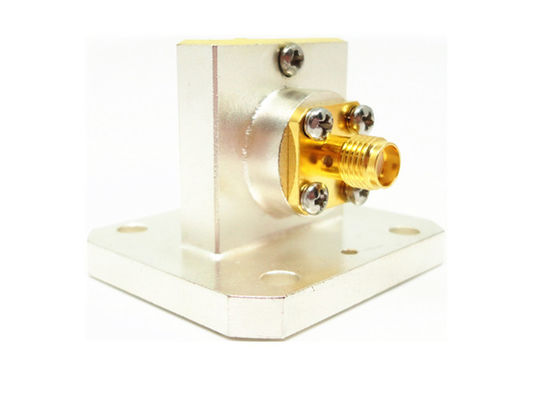

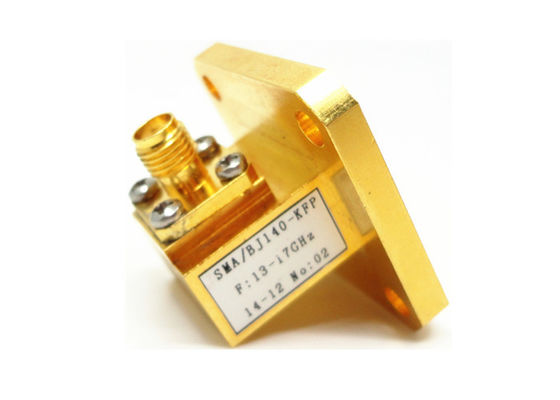

Adapter falowodu WR90 WR75 WR42 SMA żeński 8.15GHz~22GHz

Duży Obraz : Adapter falowodu WR90 WR75 WR42 SMA żeński 8.15GHz~22GHz Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	ELT
Orzecznictwo:	ISO 9001:2015, ISO 14001:2015
Numer modelu:	ELT-Waveguide do adapterów koncentrycznych SMA

Zapłata:

Minimalne zamówienie:	5 szt
Cena:	Zbywalny
Szczegóły pakowania:	Standardowe funkcje eksportu karton
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, l/c
Możliwość Supply:	10 000 szt miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Falowód do adapterów koncentrycznych	Tworzywo:	Złącze mosiężne
Zakres częstotliwości:	8,15-22 GHz	Złącze:	SMA
VSWR:	1.25	Impedancja:	50 omów
Rozmiar falowodu:	WR112 WR90 WR75 WR62 WR51 WR42	Styl ciała:	Uruchomienie końcowe, kąt prosty
Podkreślić:	Przejściówka falowodu WR90 do SMA , Adapter falowodu WR75 do współosiowego 8.15GHz , Adapter falowodu WR42 22GHz

Adapter falowy WR90 WR75 WR42 SMA żeński do koncentrycznego 8,15 GHz do 22 GHz

Adapter falowy do koncentrycznego wyprodukowane przez Xi'an Elite Electronic Industrial Co., Ltd. są podzielone na dwie konstrukcje: kątową prostą i czołową. Dla koncentrycznego końca adapterów falowych możemy dostarczyć typu N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP i wiele innych typów. Ich częstotliwości mieszczą się w zakresie od 6,5 GHz do 50 GHz. Nasze modele falowodów mieszczą się w zakresie od BJ84 do BJ400 (wr112-wr22). Ponadto możemy zaoferować niestandardowe koncentryczne adaptery falowodowe zgodnie ze specjalnymi wymaganiami klientów.

Specyfikacja:

Nazwa produktu	Adaptery falowodowe do koncentrycznych SMA
Typ koncentryczny	SMA
Rozmiar falowodu	WR112 WR90 WR75 WR62 WR51 WR42
Styl obudowy	Wyprowadzenie czołowe, kąt prosty
Zakres częstotliwości	8,15-22 GHz
Impedancja	50 Ohm
VSWR	1,25

Zalety:

-Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., co sprawia, że są szeroko stosowane w urządzeniach do pomiarów mikrofalowych i fal milimetrowych itp.

Rysunek szczegółowy (mm):

Lista adapterów falowodowych do koncentrycznych SMA:

Numer modelu	Opis	Uwaga
SMA/BJ100-KF	Adaptery kątowe prostokątne WR90 do SMA żeńskie	BJ100=WR90

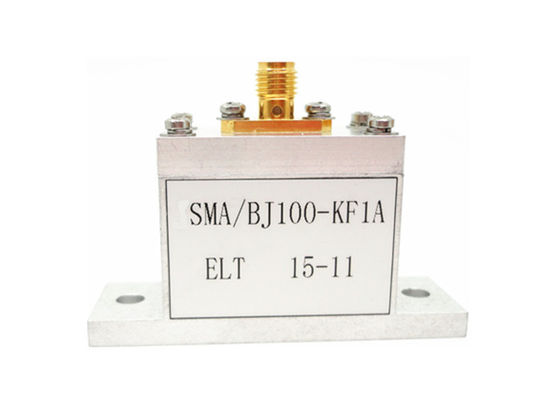

SMA/BJ100-KF1B	Adaptery czołowe WR90 do SMA żeńskie
SMA/BJ100A-KF	Adaptery kątowe proste WR90A do SMA żeńskie z pierścieniem hermetycznym	BJ100A=WR90A
SMA/BJ100A-KF1	Adaptery kątowe proste WR90A do SMA żeńskie
SMA/BJ120-KF	Adaptery kątowe proste WR75 do SMA żeńskie o wysokości 25,8 mm	BJ120=WR75
SMA/BJ120-KF1	Adaptery czołowe WR75 do SMA żeńskie
SMA/BB120B-KF	Adaptery kątowe proste WR75B do SMA męskie o wysokości 30 mm	BJ120B=WR75B
SMA/BJ140-KF	Adaptery kątowe proste WR62 do SMA żeńskie	BJ140=WR62
SMA/BJ140-KF1	Adaptery czołowe WR62 do SMA żeńskie
SMA/BJ180-KF	Adaptery czołowe WR51 do SMA żeńskie	BJ180=WR51
SMA/BJ180-KF1A	Adaptery czołowe WR51 do SMA żeńskie

Odnośniki standardów falowodów

Standard chiński	Standard międzynarodowy	Zakres częstotliwości (GHz)
BJ84	WR112	6,57~9,99
BJ100	WR90	8,20~12,5
BJ120	WR75	9,84~15,0
BJ140	WR62	11,9~18,0
BJ180	WR51	14,5~22,0
BJ220	WR42	17,6~26,7
BJ260	WR34	21,7~33,0
BJ320	WR28	26,5~40,0
BJ400	WR22	32,9~50,1
BJ500	WR19	39,2~59,6
BJ620	WR15	49,8~75,8
BJ740	WR12	60~90
BJ900	WR10	74~110

Waveguide to Coax Adapter-ELT 2024.pdf

UWAGA:

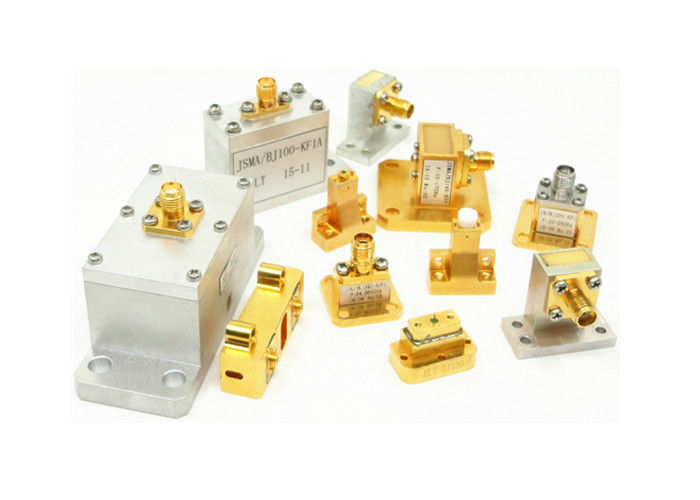

Mamy ponad 1000 typów Adapterów falowodowych do koncentrycznych do wyboru, jeśli adaptera, którego używasz, nie ma na liście, skontaktuj się z nami, podając szczegóły. Wymiary ODM są mile widziane.
