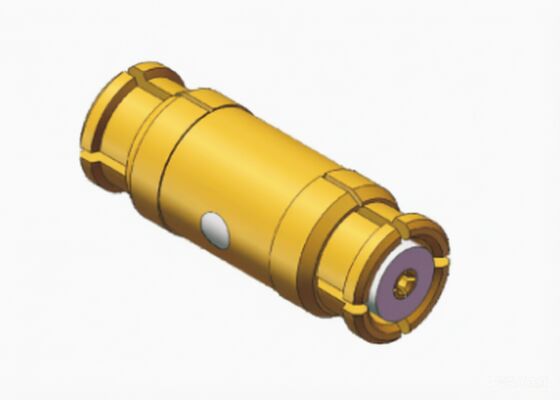

Złącze koncentryczne RF 50 Ohm SMP do Jack Bullet RF do 18 GHz
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze żeńskie SMP do żeńskiego adaptera koncentrycznego RF SMP | Inna nazwa: | SMP Jack do Jacka Bulleta |
|---|---|---|---|
| Centrum kontaktowe: | Stop miedzi, pozłacany | Powłoka: | Stop miedzi, pozłacany |
| Niezależność: | 50 omów | Napięcie znamionowe: | 170 V |
| DWV: | 500 V | Rezystancja izolacji: | 5000 omów |
| Częstotliwość: | Prąd stały~18 GHz | Zakres temperatur: | -55 ℃ ~ + 125 ℃ |
| Dielektryk: | PTFE | Próbki: | Dostępne, w magazynie> 30 sztuk |
| Podkreślić: | Złącze adaptera koncentrycznego SMP 50 Ohm,Adapter RF SMP gniazdo na gniazdo,Złącze koncentryczne RF typu pocisk 18 GHz |
||
Opis produktu:
Adaptery RF coaxialne typu "bullet" z gniazdem SMP na gniazdo, do 18 GHz
Zaprojektowane z myślą o środowiskach, w których przestrzeń jest ograniczona, te miniaturowe adaptery zapewniają solidne rozwiązanie połączeniowe bez poświęcania wydajności. Zaprojektowane, aby sprostać rygorystycznym wymaganiom nowoczesnych systemów RF, są idealne do zastosowań wymagających minimalnych wymiarów i ultrakompaktowych, oszczędzających miejsce konstrukcji.
Kluczowe cechy adapterów RF coaxialnych:
Rozszerzony zakres częstotliwości: Nadaje się do użytku do 18 GHz, zapewniając niezawodną integralność sygnału w środowiskach testowych o wysokiej częstotliwości i systemach komunikacyjnych.
Łączność bez użycia narzędzi: Wyposażone w konstrukcję zatrzaskową, adaptery te umożliwiają szybkie łączenie i rozłączanie. Instalatorzy mogą zabezpieczać połączenia bez potrzeby stosowania gwintów lub kluczy, znacznie skracając czas montażu i złożoność.
Wszechstronna rodzina złączy SMP: Seria SMP oferuje kompleksowy zakres konfiguracji, w tym warianty proste i pod kątem prostym. Niezależnie od tego, czy Twoja aplikacja wymaga montażu kabla, czy bezpośredniego lutowania do płytki drukowanej, istnieje odpowiednia konfiguracja.
Zoptymalizowane opcje połączeń dla każdego środowiska
Aby zapewnić niezawodność w różnych scenariuszach użytkowania, użytkownicy mogą wybierać spośród trzech różnych struktur wtyków, dostosowanych do specyficznych wymagań cykli połączeń:
Pełne zatrzaski: Zalecane do instalacji stałych lub półstałych, gdzie nie jest wymagane częste wkładanie. Ta opcja zapewnia najwyższą siłę trzymania.
Ograniczone zatrzaski: Idealne do zastosowań wymagających regularnej konserwacji lub rekonfiguracji obejmującej wiele cykli wkładania.
Gładki otwór: Zaprojektowane do montażu płyta-do-płyty o dużej gęstości, gdzie wiele złączy SMP jest zamontowanych w bliskiej odległości.
Uwaga dotycząca wydajności mechanicznej: Siły wkładania i wyjmowania podlegają następującej hierarchii: Pełne zatrzaski > Ograniczone zatrzaski > Gładki otwór.
Wymiary zewnętrzne prostego gniazda SMP na gniazdo do gniazda typu "bullet" Seria SMP-KK25:
| Model | L (różna długość) | Uwaga |
| SMP-KK99 | 9,6 mm | Żeńskie na żeńskie |
| SMP-KK166 | 10,2 mm | Żeńskie na żeńskie |
| SMP-KK176 | 7,1 mm | Żeńskie na żeńskie |
| SMP-KK177 | 7,4 mm | Żeńskie na żeńskie |
| SMP-KK178 | 8,1 mm | Żeńskie na żeńskie |
| SMP-KK188 | 10 mm | Żeńskie na żeńskie |
| SMP-KK189 | 9,7 mm | Żeńskie na żeńskie |
| SMP-KK192 | 9 mm | Żeńskie na żeńskie |
| SMP-KK239 | 9,9 mm | Żeńskie na żeńskie |
| SMP-KK249 | 6,7 mm | Żeńskie na żeńskie |
Uwaga: Jeśli chcesz dostosować inną długość adapterów RF coaxialnych SMP, typu "bullet", skontaktuj się z nami swobodnie poprzez sales3@xa-elite.com.cn.
Zastosowania:
Xi'an Elite Electronic jest wiodącym producentem złączy, adapterów i zestawów kablowych RF/mikrofalowych/falowodowych obsługującym przemysł lotniczy, kosmiczny, nawigacyjny, satelitarny, radarowy, komunikacyjny i elektroniczny. Pakowanie i wysyłka: Opakowanie:
Wymiary opakowania: Zewnętrzny mały karton o wymiarach L 26,5*W18,5*H14 cm
Wysyłka:
Czas wysyłki: 5-7 dni roboczych dla posiadanych na stanie adapterów RF coaxialnych. W przypadku nowej produkcji, gdy towary będą gotowe, zorganizujemy wysyłkę tak szybko, jak to możliwe.
